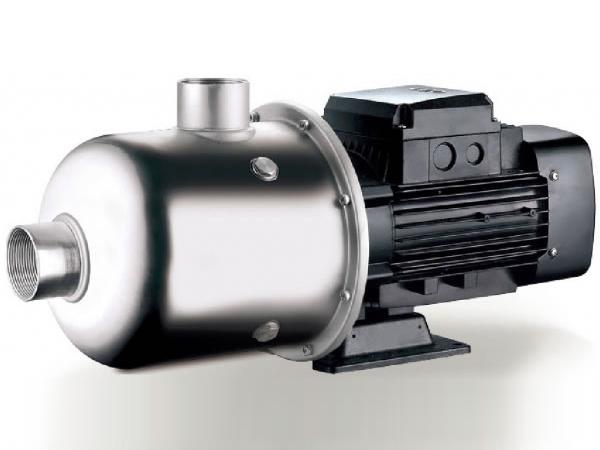

Bomba horizontal multiestágio de aço inoxidável, EDG(15)
Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.
Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.
Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

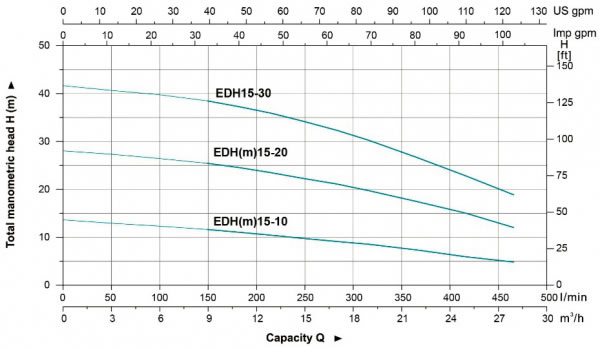

| MODELO | POTÊNCIA | Q(m³/h) | 0 | 3 | 6 | 9 | 11 | 13 | 15 | 17 | 19 | 22 | 25 | 28 | |
| Monofásico | KW | HP | Q(l/min) | 0 | 50 | 100 | 150 | 183 | 217 | 250 | 283 | 317 | 367 | 417 | 467 |
| EDH(m)15-10 | 1.1 | 1.5 | H(m) | 13.6 | 12.7 | 12.5 | 11.6 | 11 | 10.4 | 9.7 | 9.1 | 8.5 | 7.7 | 5.9 | 4.8 |
| EDH(m)15-20 | 2.2 | 3 | 28 | 27.3 | 26.4 | 25.4 | 24.5 | 23.4 | 22.2 | 21.1 | 19.7 | 17.4 | 15 | 12 | |
| EDH15-30 | 3 | 4 | 41.6 | 40.6 | 39.7 | 38.4 | 37.2 | 35.8 | 34.1 | 32.3 | 30.2 | 26.6 | 22.8 | 18.8 | |

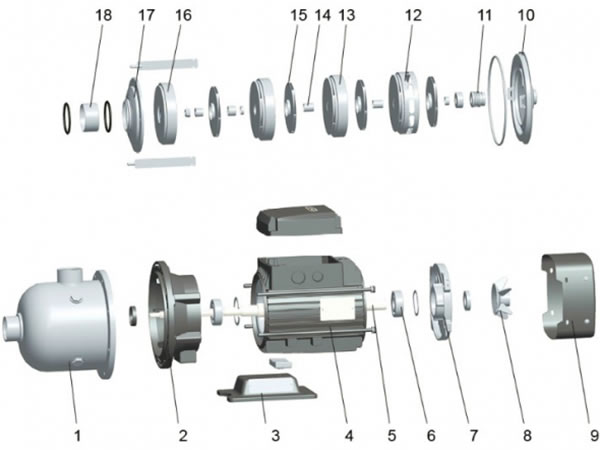

| No. | Peça | Material |
| 1 | Bomba | AISI 304/AISI 316 |
| 2 | Suporte | ZL 102 |
| 3 | Placa de fundo | Ferro fundido |
| 4 | Estator | |
| 5 | Rotor | |
| 6 | Rolamento | |
| 7 | Tampa traseira | ZL 102 |
| 8 | Ventoinha | PP |
| 9 | Tampa do ventilador | 08F |
| 10 | Tampa do suporte | AISI 304 |
| 11 | Estanqueidade mecânica | Ferro fundido |
| 12 | Difusor 3 | AISI 304 |
| 13 | Difusor 2 | AISI 304 |
| 14 | Manga | AISI 304 |
| 15 | Impulsor | AISI 304 |
| 16 | Casquilho espaçador | AISI 304 |
| 17 | Placa de pressão | AISI 304 |
| 18 | Difusor 1 | AISI 304 |
