Bomba centrífuga de sução dupa de uma única fase

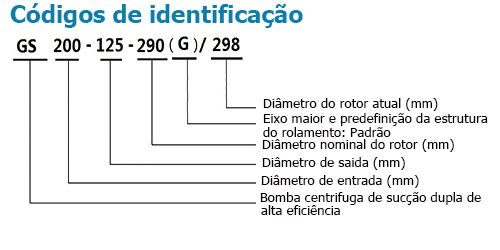

Aplicação
- Água limpa ou outros liquidos similares a água em propriedades fisicas e quimicas.
- Sistema de abastecimento e drenagem e sitema de refrigeração na indústria de ferro e aço, usinas termoelétricas, minas etc.
- Abastecimento de água urbana, os sistemas de aquecimento e conservação de água.
Condições de trabalho
- Cabeça max.: 190 m
- Fluxo max.: 3780 m3/h (1050 1/s)
- Valor PH liquido: 6 ~ 9
- Temperatura liquida max.: 80°c
- Entrada da bomba: 125~500 mm, saida: 80 ~ 400 mm
- Velocidade: 1480/2980 rpm at 50Hz, 1780/3580 rpm at 60Hz
- Pressão de trabalho max.: 16 bar como padrão ( carcaça da bomba HT200)
- 24 bar disponivel sob pedido (carcaça da bomba QT400-18)
Caixa da bomba
- Desenho de câmara de água redonda de alta eficiência
- Câmara de água de volute dupla para equilibrar a força radial, com vantagens de nenhum turbilhão em sucção
- Funcionamento estável, sem ruido e bom desempenho de cavitação
- Com nervuras de reforço que oferecem boa aparência de rigidez
Rolamento
Extensão curta e design de diâmetro alongado são adotados para uma operação mais estável e um periodo de operação mais longo.
Padrão
- Bomba: GB/T5657-95, Q/FZEF 001-2014
- Flange: DIN2501 PN16, GB/T172416 PN16
- Selo mecânico: DIN24960
Rotor
Rotor fechado é projetado com teoria de fluxo tridimensional e cálculo de CFO e simulação que apresentam vantagens de alta eficiência, ampla gama e bom desempenho de cavitação. Equipado com um rotor remodelado que tem uma ampla gama de desempenho em molde de metal, usinagem digital e chapisco preciso.
Selagem
- Selo mecânico & selo de embalagem são todos adotados para um melhor efeito de vedação
- Dimensão do selo mecanico vai de acordo com DIN24960
- Incorporado a tecnologia de lubrificação de selo
Eixo
- Eixo totalmente selado, o qual não entrara em contacto com fluidos, sem corrosão.
- e vida útil longa
| No | Peça | Material | |||
| 01 | Corpo da bomba | HT 200 | 19 | Embalagem da glândula | Grafite |
| QT400-18 | |||||
| 01.1 | Junta de vedação | Borracha amianto | 20 | Cobertura da glândula | HT 200 |
| 02 | Cobertura da bomba | HT 200 | 21 | Anel prova de água | NBR |
| QT400-18 | |||||
| 03 | Anel de vedação | HT 250 | 22 | Rolamento | NTN/NSK |
| 04 | Impulsor | H65 | 23 | Anel O-ring | VITON |
| QSn4-8 | |||||
| HT 200 | |||||
| 05 | Suporte de selo | H65 | 24 | Anel O-ring | VITON |
| QSn4-8 | |||||
| HT 200 | |||||
| 06 | Cobertura do rolamento | HT 200 | 25 | Anel O-ring | VITON |
| 07 | Acionamento e rrolamento | HT 200 | 26 | Oleo | Lã |
| 08 | Cobertura de rolamento | HT 200 | 27 | Junta | 65Mn |
| 09 | Porca | Aço 35# | 28 | Chave | Aço 45# |
| 09.1 | Junta de paragem | Aço 35# | 29 | Chave | Aço 45# |
| 10 | Defletor de rolamento | Aço 45# | 30 | Parafuso | Aço 35# |
| 11 | Defletor de vedação | QT400-18 | 30 | Parafuso | Aço 35# |
| 12 | Glândula de selo mecânico | HT 200 | 31 | Junta de mola | 65Mn |
| 12.1 | Anel O-ring | VITON | 32 | Porca | Aço 35# |
| 13 | Selo mecânico | ASF | 33 | Pin | Aço 35# |
| 14 | Eixo | Aço #45 | 34 | Porca | Aço 35# |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15 | Manga de eixo curto | 2CR13 | 35 | Parafuso | Aço 35# |
| 15.1 | Manga de eixo | Aço #45 | 36 | Arruela | Aço 35# |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15.2 | Manga de embalagem | Aço #45 | 37 | Porca | Aço 35# |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 16 | Rolamento de anel de pressão | Q235（A） | 38 | Parafuso | Aço 35# |
| 17 | Embalagem de anel de pressao | Q235（A） | 39 | Ficha | Q235(A) |
| 18 | Anel de embalagem | Q235（A） |
