Bomba centrifuga multiestágios de aço inoxidável horizontal ECH(20)
Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.
Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.
Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

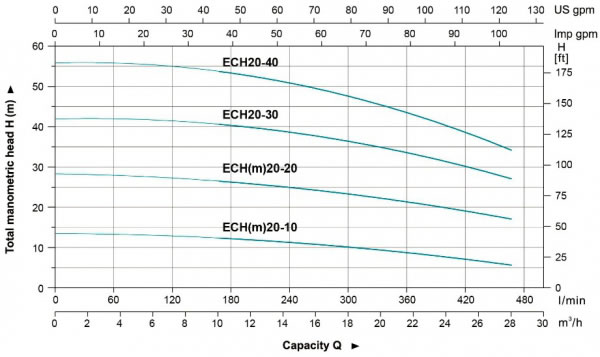

| MODELO | POTÊNCIA | Q(m³/h) | 0 | 4 | 8 | 12 | 16 | 20 | 24 | 28 | |
| KW | HP | Q(l/min) | 0 | 67 | 133 | 200 | 267 | 333 | 400 | 467 | |
| ECH(m)20-10 | 1.1 | 1.5 | H(m) | 13.6 | 13.3 | 12.8 | 12.1 | 10.8 | 9.5 | 7.8 | 5.7 |
| ECH(m)20-20 | 2.2 | 3 | 28.5 | 27.8 | 27 | 26.1 | 24.4 | 22.4 | 19.8 | 17.2 | |
| ECH20-30 | 4 | 5.5 | 42.5 | 41.6 | 40.9 | 39.9 | 38 | 35.5 | 31.4 | 26.9 | |
| ECH20-40 | 56.6 | 55.2 | 54.2 | 52.7 | 50.1 | 45.9 | 40.3 | 34 | |||

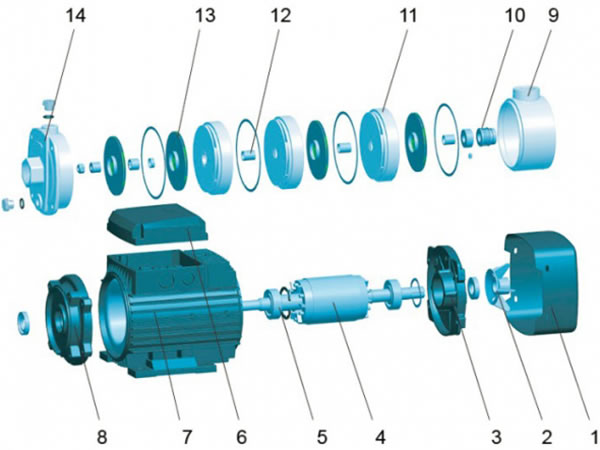

| No. | Peça | Material |
| 1 | Placa de fundo | Q235 |
| 2 | Suporte | Ferro fundido/AISI 304 |
| 3 | Estator | |
| 4 | Caixa de terminais | ABS |
| 5 | Rolamento | |
| 6 | Rotor | |
| 7 | Tampa traseira | ZL 102 |
| 8 | Ventoinha | PP |
| 9 | Tampa da ventoinha | 08F |
| 10 | Estanqueidade mecânica | Carbono/cerâmica |
| 11 | Difusor | AISI 304 |
| 12 | Manga | AISI 304 |
| 13 | Impulsor | AISI 304 |
| 14 | Bomba | Ferro fundido/AISI 304 |
