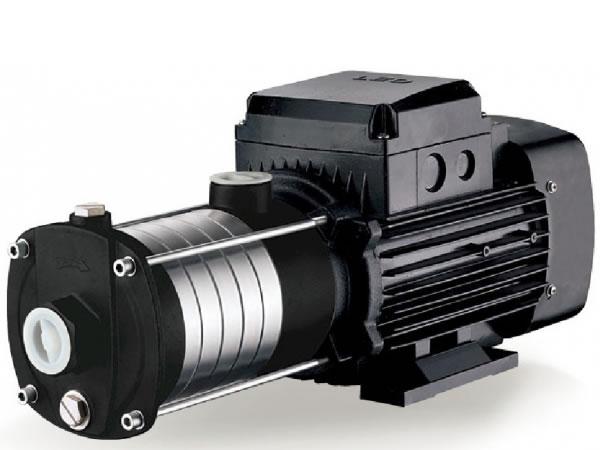

Bomba centrifuga multiestágios de aço inoxidável horizontal, ECH(15)
Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.
Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.
Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

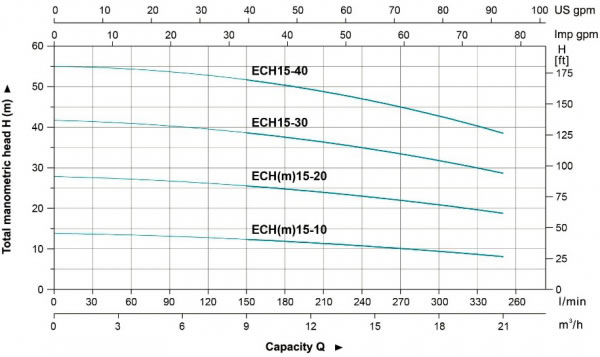

| MODELO | POTÊNCIA | Q(m³/h) | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |
| KW | HP | Q(l/min) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | |
| ECH(m)15-10 | 1.1 | 1.5 | H(m) | 13.9 | 13.5 | 13.1 | 12.4 | 11.6 | 10.6 | 9.4 | 8.2 |
| ECH(m)15-20 | 2.2 | 3 | 27.8 | 27.5 | 26.7 | 25.6 | 24.1 | 22.7 | 21.1 | 18.8 | |
| ECH15-30 | 3 | 4 | 42.1 | 40.9 | 39.8 | 38.7 | 36.9 | 34.9 | 31.9 | 28.5 | |
| ECH15-40 | 4 | 5.5 | 55.5 | 54.3 | 52.8 | 51.8 | 49.7 | 46.8 | 42.9 | 38.3 | |
| No. | Peça | Material |
| 1 | Placa de fundo | Q235 |
| 2 | Suporte | Ferro fundido/AISI 304 |
| 3 | Estator | |
| 4 | Caixa de terminais | ABS |
| 5 | Rolamento | |
| 6 | Rotor | |
| 7 | Tampa traseira | ZL 102 |
| 8 | Ventoinha | PP |
| 9 | Tampa da ventoinha | 08F |
| 10 | Estanqueidade mecânica | Carbono/cerâmica |
| 11 | Difusor | AISI 304 |
| 12 | Manga | AISI 304 |
| 13 | Impulsor | AISI 304 |
| 14 | Bomba | Ferro fundido/AISI 304 |
