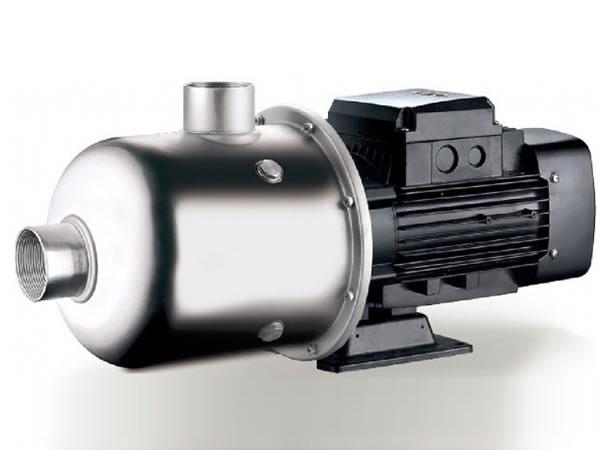

Bomba horizontal multiestágio de aço inoxidável, EDH(2)

EDH(2)

Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.

Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.

Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

Dados técnicos
MODELO
 POTÊNCIA Q(m³/h) 0 0.5 1 1.5 2 2.5 3 3.5 4
Monofásico Trifásico KW HP Q(l/min) 0 8.3 16.7 25 33.3 41.7 50 58.3 66.7
EDHm2-20 EDH2-20 0.37 0.5 H(m) 17.5 16.7 16.2 15 14 12 10.6 8.5 6.5
EDHm2-30 EDH2-30 0.37 0.5 27.5 26.6 25.6 23.8 21.3 19.2 16.1 12.5 7.2
EDHm2-40 EDH2-40 0.55 0.75 37 36.2 35.4 33.2 30.7 27.6 22.9 18.4 12.6
EDHm2-50 EDH2-50 0.55 0.75 48 44 42.1 39.5 35.9 30.8 25.7 19.6 13.5
EDHm2-60 EDH2-60 0.75 1 52 50.8 49.2 45.6 41.5 36.2 30.4 23.4 14.3
Curva de desempenho hidráulico
Tabela de materiais
No. Peça Material
1 Bomba AISI 304
2 Suporte ZL 102
3 Placa de fundo Ferro fundido
4 Estator
5 Rotor
6 Rolamento
7 Tampa traseira ZL 102
8 Ventoinha PP
9 Tampa da ventoinha 08F
10 Suporte da tampa AISI 304
11 Estanqueidade mecânica Carbono/cerâmica
12 Difusor 3 AISI 304
13 Difusor 2 AISI 304
14 Manga AISI 304
15 Impulsor AISI 304
16 Casquilho espaçador AISI 304
17 Placa de pressão AISI 304
18 Difusor 1 AISI 304
