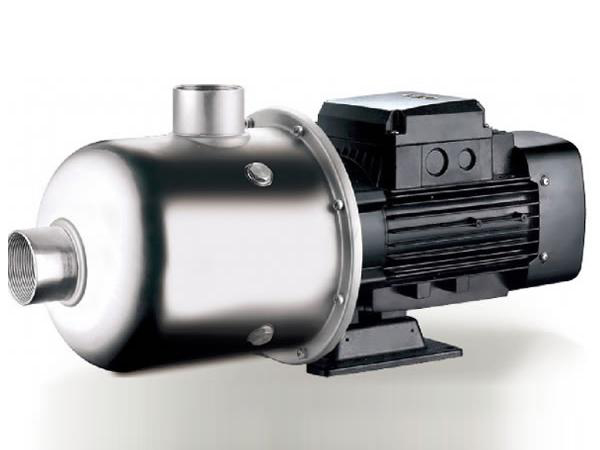

Bomba centrifuga multiestágios de aço inoxidável horizontal, EDH(20)

Bomba centrifuga multiestágios de aço inoxidável horizontal, EDH(20)

Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.

Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.

Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 3 6 9 12 15 18 20 22 25 28 31
Monofásico KW HP Q(l/min) 0 50 100 150 200 250 300 333 367 417 467 517
EDH(m)20-10 1.1 1.5 H(m) 14.1 13.5 13.1 12.6 11.9 11.2 10.2 9.8 8.7 8 6.8 5.2
EDH(m)20-20 2.2 3 28.1 28 27.2 26.5 25.7 24.5 23.1 22 20.8 18.5 15.9 13.2
EDH20-30 4 5.5 42.6 42.2 41.5 41.2 40.3 38.9 36.9 35.3 33.2 30.1 26.3 22
Curva de desempenho hidráulico
Tabela de materiais
No. Peça Material
1 Bomba AISI 304/AISI 316
2 Suporte ZL 102
3 Placa de fundo Ferro fundido
4 Estator
5 Rotor
6 Rolamento
7 Tampa traseira ZL 102
8 Ventoinha PP
9 Tampa da ventoinha 08F
10 Tampa do suporte AISI 304
11 Estanqueidade mecânica Carbono/cerâmica
12 Difusor 3 AISI 304
13 Difusor 2 AISI 304
14 Manga AISI 304
15 Impulsor AISI 304
16 Casquilho espaçador AISI 304
17 Placa de pressão AISI 304
18 Difusor 1 AISI 304
