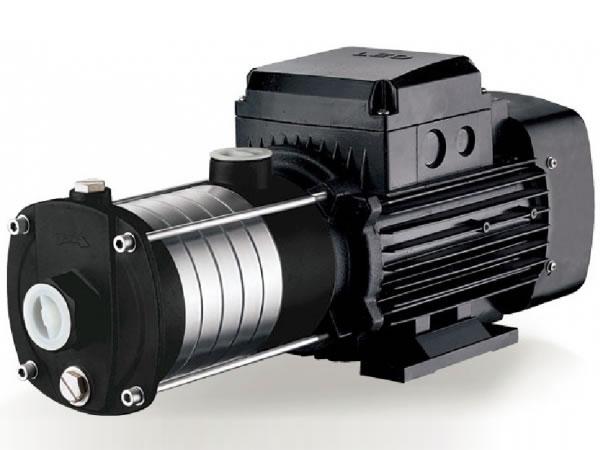

Bomba horizontal multiestágio de aço inoxidável, ECH(15)

ECH(15)

Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.

Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.

Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 3 6 9 12 15 18 21
KW HP Q(l/min) 0 50 100 150 200 250 300 350
ECH(m)15-10 1.1 1.5 H(m) 13.9 13.5 13.1 12.4 11.6 10.6 9.4 8.2
ECH(m)15-20 2.2 3 27.8 27.5 26.7 25.6 24.1 22.7 21.1 18.8
ECH15-30 3 4 42.1 40.9 39.8 38.7 36.9 34.9 31.9 28.5
ECH15-40 4 5.5 55.5 54.3 52.8 51.8 49.7 46.8 42.9 38.3
Curva de desempenho hidráulico
Tabela de materiais
No. Peça Material
1 Placa de fundo Q235
2 Suporte Ferro fundido/AISI 304
3 Estator
4 Caixa de terminais ABS
5 Rolamento
6 Rotor
7 Tampa traseira ZL 102
8 Ventoinha PP
9 Tampa da ventoinha 08F
10 Estanqueidade mecânica Carbono/cerâmica
11 Difusor AISI 304
12 Manga AISI 304
13 Impulsor AISI 304
14 Bomba Ferro fundido/AISI 304
