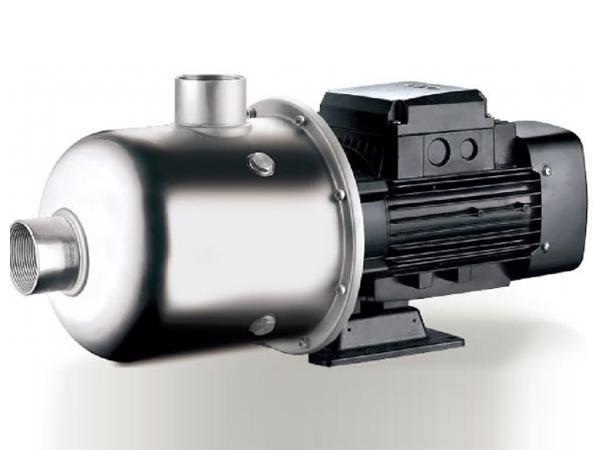

Bomba horizontal multiestágio de aço inoxidável, EDH(20)
Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.
Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.
Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

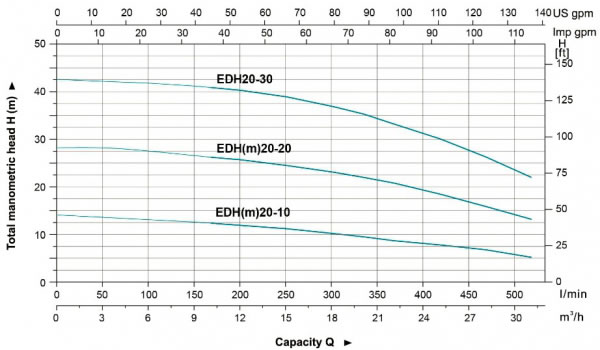

| MODELO | POTÊNCIA | Q(m³/h) | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 31 | |
| Monofásico | KW | HP | Q(l/min) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 333 | 367 | 417 | 467 | 517 |
| EDH(m)20-10 | 1.1 | 1.5 | H(m) | 14.1 | 13.5 | 13.1 | 12.6 | 11.9 | 11.2 | 10.2 | 9.8 | 8.7 | 8 | 6.8 | 5.2 |
| EDH(m)20-20 | 2.2 | 3 | 28.1 | 28 | 27.2 | 26.5 | 25.7 | 24.5 | 23.1 | 22 | 20.8 | 18.5 | 15.9 | 13.2 | |
| EDH20-30 | 4 | 5.5 | 42.6 | 42.2 | 41.5 | 41.2 | 40.3 | 38.9 | 36.9 | 35.3 | 33.2 | 30.1 | 26.3 | 22 | |

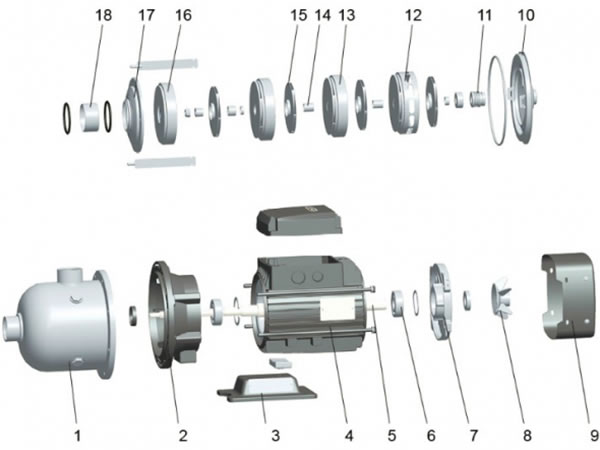

| No. | Peça | Material |
| 1 | Bomba | AISI 304/AISI 316 |
| 2 | Suporte | ZL 102 |
| 3 | Placa de fundo | Ferro fundido |
| 4 | Estator | |
| 5 | Rotor | |
| 6 | Rolamento | |
| 7 | Tampa traseira | ZL 102 |
| 8 | Ventoinha | PP |
| 9 | Tampa da ventoinha | 08F |
| 10 | Tampa do suporte | AISI 304 |
| 11 | Estanqueidade mecânica | Carbono/cerâmica |
| 12 | Difusor 3 | AISI 304 |
| 13 | Difusor 2 | AISI 304 |
| 14 | Manga | AISI 304 |
| 15 | Impulsor | AISI 304 |
| 16 | Casquilho espaçador | AISI 304 |
| 17 | Placa de pressão | AISI 304 |
| 18 | Difusor 1 | AISI 304 |
