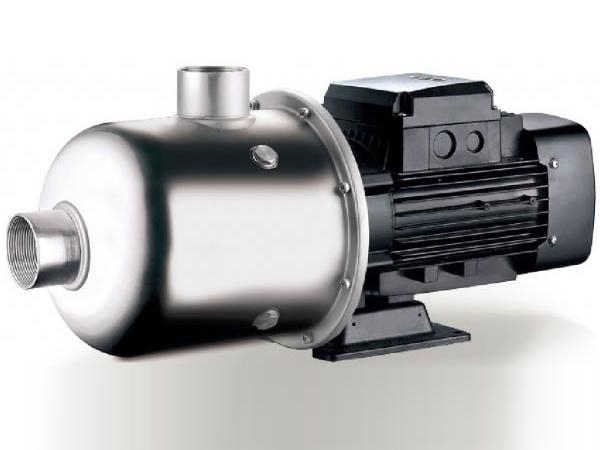

Bomba horizontal multiestágio de aço inoxidável, EDH(4)

EDH(4)

Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.

Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.

Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 1 2 3 4 5 6 7
Monofásico Trifásico KW HP Q(l/min) 0 17 33 50 67 83 100 117
EDHm4-20 EDH4-20 0.55 0.75 H(m) 19 18.3 17.2 16.1 14.3 11.3 6.3 2.3
EDHm4-30 EDH4-30 0.55 0.75 28.3 27.7 26.4 24.6 22.1 18.8 13.5 7.3
EDHm4-40 EDH4-40 0.7 1 39.2 36.1 35.2 32.9 39.9 24.7 18.6 9.2
EDHm4-50 EDH4-50 1.1 1.5 48.7 46.5 45 42.5 37 31.8 21.8 10
EDHm4-60 EDH4-60 1.1 1.5 59 55.5 53 47 42.5 35 23 12
Curva de desempenho hidráulico
Tabela de materiais
No. Peça Material
1 Bomba AISI 304/AISI 316
2 Suporte ZL 102
3 Placa de fundo Ferro fundido
4 Estator
5 Rotor
6 Rolamento
7 Tampa traseira ZL 102
8 Ventoinha PP
9 Tampa da ventoinha 08F
10 Tampa do suporte AISI 304
11 Estanqueidade mecânica Carbono/cerâmica
12 Difusor 3 AISI 304
13 Difusor 2 AISI 304
14 Manga AISI 304
15 Impulsor AISI 304
16 Casquilho espaçador AISI 304
17 Placa de pressão AISI 304
18 Difusor 1 AISI 304
