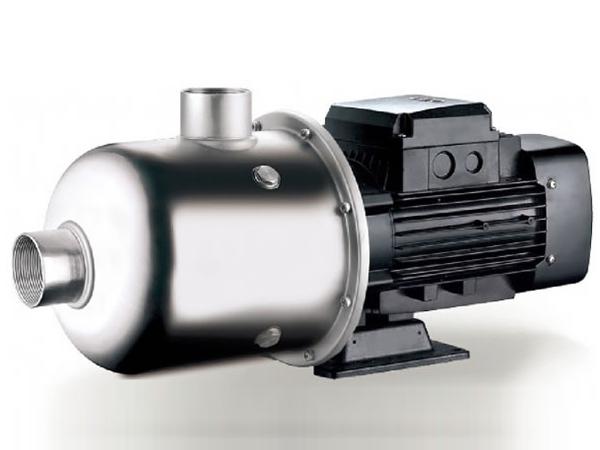

Bomba centrifuga multiestágios de aço inoxidável horizontal, EDH(2)
Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.
Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.
Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

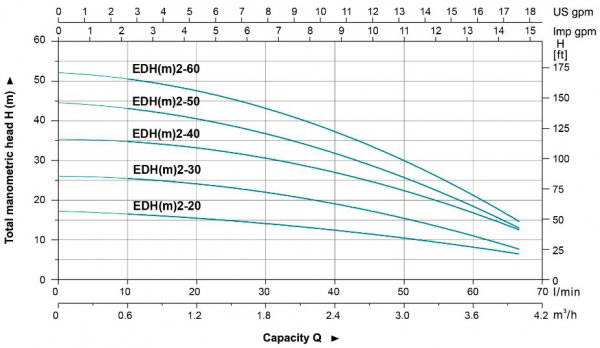

| MODELO |
POTÊNCIA | Q(m³/h) | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | ||
| Monofásico | Trifásico | KW | HP | Q(l/min) | 0 | 8.3 | 16.7 | 25 | 33.3 | 41.7 | 50 | 58.3 | 66.7 |
| EDHm2-20 | EDH2-20 | 0.37 | 0.5 | H(m) | 17.5 | 16.7 | 16.2 | 15 | 14 | 12 | 10.6 | 8.5 | 6.5 |
| EDHm2-30 | EDH2-30 | 0.37 | 0.5 | 27.5 | 26.6 | 25.6 | 23.8 | 21.3 | 19.2 | 16.1 | 12.5 | 7.2 | |
| EDHm2-40 | EDH2-40 | 0.55 | 0.75 | 37 | 36.2 | 35.4 | 33.2 | 30.7 | 27.6 | 22.9 | 18.4 | 12.6 | |
| EDHm2-50 | EDH2-50 | 0.55 | 0.75 | 48 | 44 | 42.1 | 39.5 | 35.9 | 30.8 | 25.7 | 19.6 | 13.5 | |
| EDHm2-60 | EDH2-60 | 0.75 | 1 | 52 | 50.8 | 49.2 | 45.6 | 41.5 | 36.2 | 30.4 | 23.4 | 14.3 | |
| No. | Peça | Material |
| 1 | Bomba | AISI 304 |
| 2 | Suporte | ZL 102 |
| 3 | Placa de fundo | Ferro fundido |
| 4 | Estator | |
| 5 | Rotor | |
| 6 | Rolamento | |
| 7 | Tampa traseira | ZL 102 |
| 8 | Ventoinha | PP |
| 9 | Tampa da ventoinha | 08F |
| 10 | Suporte da tampa | AISI 304 |
| 11 | Estanqueidade mecânica | Carbono/cerâmica |
| 12 | Difusor 3 | AISI 304 |
| 13 | Difusor 2 | AISI 304 |
| 14 | Manga | AISI 304 |
| 15 | Impulsor | AISI 304 |
| 16 | Casquilho espaçador | AISI 304 |
| 17 | Placa de pressão | AISI 304 |
| 18 | Difusor 1 | AISI 304 |
