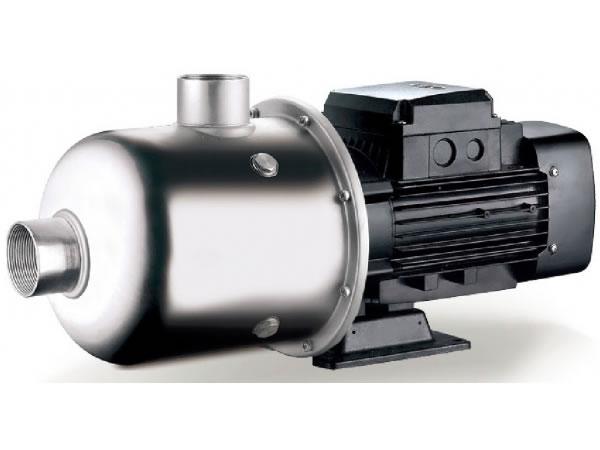

Bomba horizontal multiestágio de aço inoxidável, EDH(10)

EDH(10)

Uygulama
Ev su temini, ekipman desteği, boru hattı basınçlandırma ,bahçe sulama, sebze sera sulama,balık yetiştiriciliği ve kümes hayvancılığı, sanayi ve madencilik ,işletmeler ve yüksek katlı binaların su ve drenajları, merkezi klima ve merkezi ısıtma dolaşım sistemi, vb için uygun bulunmaktadır.

Pumpa
- AISI 304 mil.
- Maks. sıvı sıcaklığı: +85℃.
- Rakım: up to 1000m.
- Maks. Emme: 8m.

Motor
- Bakır sargı.
- Dahili tek fazlı motor için termik koruyucu.
- Yalıtım sınıfı: F.
- Koruma sınıfı: IP44.
- Maks. ortam sıcaklığı: +40℃.

Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 2 4 6 7 8 9 10 11 12 13 14
Monofásico KW HP Q(l/min) 0 33 67 100 117 133 150 167 183 200 217 233
EDH(m)10-10 0.75 1 H(m) 9.4 9.6 9.5 9.1 8.7 8.3 7.8 7.1 6.4 5.4 4.4 3.1
EDH(m)10-20 19.2 18.8 18.7 17.9 17.1 16.3 15.3 13.9 12.4 10.7 8.4 6.2
EDH(m)10-30 1.1 1.5 28.5 28.7 28.7 27.5 26.5 25.2 23.6 21.7 19.3 17 14 10
EDH(m)10-40 1.5 2 37 39.9 40.1 38.7 37.2 35.9 33.9 31.6 28.7 24.9 19.7 15.9
EDH(m)10-50 2.2 3 48.3 48.8 49.3 47.2 45.4 43.6 41 38.2 34.2 30 24.5 18
Curva de desempenho hidráulico
Tabela de materiais
No. Peça Material
1 Bomba AISI 304/AISI 316
2 Suporte ZL 102
3 Placa de fundo Ferro fundido
4 Estator
5 Rotor
6 Rolamento
7 Tampa traseira ZL 102
8 Ventoinha PP
9 Tampa da ventoinha 08F
10 Tampa do suporte AISI 304
11 Estanqueidade mecânica Carbono/cerâmica
12 Difusor 3 AISI 304
13 Difusor 2 AISI 304
14 Manga AISI 304
15 Impulsor AISI 304
16 Casquilho espaçador AISI 304
17 Placa de pressão AISI 304
18 Difusor 1 AISI 304
