Bomba centrífuga bipartidas

Geral
A LEO desenvolveu a bomba centrífuga bipartida GSX o qual possui a certificação UL, esta bomba é a terceira geração das bombas de sucção dupla de elevada eficiência. Este tipo de bomba foi projetado através da tecnologia de última geração, e possui as seguintes características, elevado desempenho hidráulico, estrutura inovadora, elevada eficiência e alta confiabilidade, esta bomba também tem baixa cavitações e baixo custo de manutenção.
Esta série de bomba atende ao Padrão Nacional GB / T5657 (As especificações técnicas das bombas centrífugas tipo III). A sua taxa de eficiência está em pleno acordo com o Padrão Nacional GB197692 (Limite de Eficiência Energética e Valor de Avaliação de Economia de Energia das Bombas Centrífugas para Águas Claras).

Aplicação
As bombas centrífugas bipartidas são utilizadas para o fornecimento de água limpa ou demais líquidos com propriedades físicas e químicas parecidas com a água, porém esta bomba seja principalmente usada para o fornecimento de água em sistemas de combate a incêndios.
A nossa bomba é fabricada com material resistente à corrosão e à abrasão, a sendo perfeita para a transferência de efluentes industriais, água do mar e água suja com pequenas partículas, bem como aplicações em sistemas de abastecimento e drenagem, e sistemas de resfriamento nas indústrias siderúrgicas e petroquímicas, usinas termelétricas, minas, abastecimento de água urbana, sistemas de aquecimento, irrigação e conservação de água.

Dados de funcionamento
Capacidades de 500 a 1000 US GPM
Pressão de 75,8 a 318 psi
Diâmetro de entrada: 6 ", 8"
Temperatura: temperatura normal
Forma: Água pura e liquido parecidos com a água pura
Acionamento: motor elétrico ou motor a

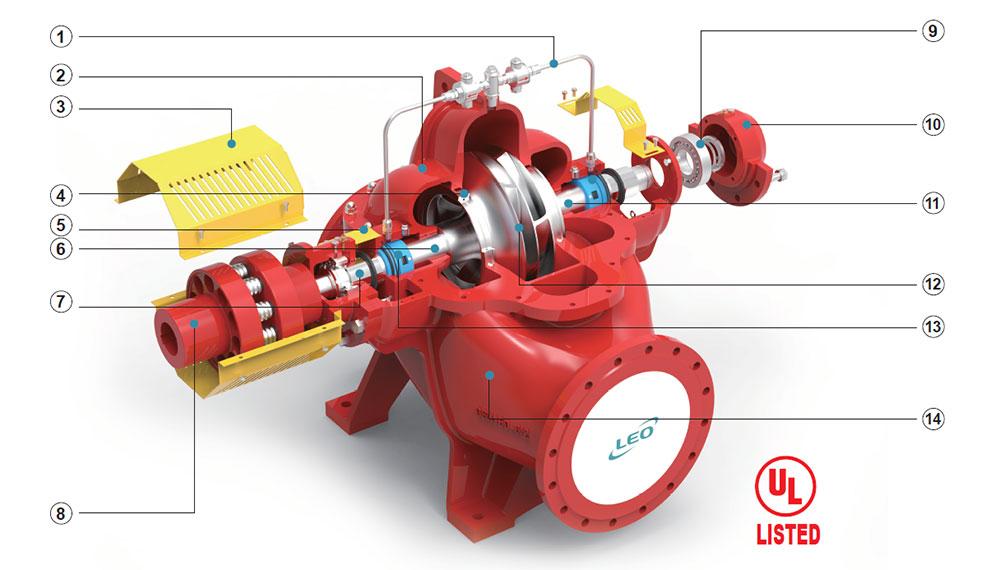

Visão aberta da bomba
Visão aberta da bomba

2 Carcaça da bomba
Possui um design redondo da câmara de água de elevada eficiência.
A câmara de água de dupla voluta serve para equilibrar a força radial e melhora a resistência, te, baixa força para rolamentos e vedação, com operação.
A câmara de sucção é desenvolvida com nervura guia e não gira durante a sucção, fornecendo assim uma operação estável, sem barulho e ótimo desempenho de cavitação.
A pintura é resistente a atrito e à corrosão, sendo usada na câmara de sucção e canal de fluxo de descarga para baixa perda hidráulica.

3 Capa de acoplamento
A estrutura bipartida é segura e de confiança, atende aos padrões UL.

4 Anel de vedação.
O anel de vedação foi desenvolvido para fornecer baixo volume de perca.

6 Eixo
Foi especialmente desenvolvido para ser espesso com elevada rigidez e operação estável.
Utilizamos vedação para as conexão com líquidos, o qual melhora a manutenção.
É possível a rotação reversa de tempo curto e o eixo pode ser usado em ambas as rotações.

9 Rolamento
Usamos o projeto de curto alcance e diâmetro alargado, para fornecer um período de operação estável e longo.
Os rolamentos rígidos de esferas foram lubrificados com graxa dos quais são instalados em ambos os lados. Colocação de óleo online

12 Impulsor
Foi desenvolvido com teoria de fluxo tridimensional, cálculo e simulação de CFD para certificar a alta eficiência e ótimo desempenho de cavitação.
As palhetas adjacentes são entrelaçadas e a descarga do tipo V tem um ótimo fluxo, baixa pulsação, baixa vibração e elevada eficiência.
Forma usados molde de metal e usinagem digital.

13 Selo de embalagem
O selos de embalagem é feito com alta qualidade, não tem vazamento durante a operação por um longo tempo
-A luva do eixo de aço inoxidável é fácil de efetuar manutenção.
-Capa da embalagem dividida é grande o suficiente para substituição de embalagem

Tabela de materiais da bomba centrífuga bipartida
No. Peça Material
1 Peças de Tubo de Vedação 0Cr18Ni9
2 Tampa da bomba QT500-7
3 Capa de acoplamento Q235-B
4 Anel de vedação ☆ ZG1Cr18Ni9
5 Capa protetora Q235-B
6 Eixo 40Cr
7 Luva de resistência do rolamento 0Cr18Ni9
8 Peças de acoplamento 45# Aço
9 Peças de rolamento SKF(Marca)
10 Carcaça do rolamento QT500-7
11 Luva de resistência do impulsor 0Cr18Ni9
12 Impulsor ZG1Cr18Ni9
13 Peças de vedação de embalagem ☆ Amianto de metal
14 Corpo da bomba QT500-7

Observações: A parte com ☆ são as peças desgastantes

Lista de parâmetros de desempenho
Modelo Capacidade nominal (listada na UL) Pressão Potência do eixo Motor Eficiência Diâmetro de entrada Diâmetro de saída Peso de potência
Potência Tensão Velocidade
US·GPM m³/h psi bar Kw Kw V rpm %
GSX150-6/2 A 500 113.6 75.8 5.2 44 75 380 2990 50.2 6〞 4〞 170
B 148.5 10.2 72 110 60
GSX150-4/2 A 148.8 10.3 76.8 132 41.4 200
B 220 15.2 117.4 200 40
GSX200-6/2 A 750 170.3 122.2 8.4 84.5 110 63 4〞 5〞 200
B 189.5 13.1 129.5 200 63.9
GSX200-9/2 A 100 6.9 75 110 63 6〞 260
B 119 8.2 87.5 132 63.9
GSX200-6G/2 A 1000 227.1 125 8.6 112 160 65.1 5〞 300
B 168.6 11.6 125 200 67.4
GSX200-9G/2 A 82 5.7 71 160 67.8 6〞 260
B 98.5 6.8 131.5 200 71
GSX200-4G/2 A 248 17.1 204 315 61 5〞 340
B 318 21.9 234 315 67.6

LEO además es líder en la producción de bombas centrífugas de succión final y ofrece únicamente bombas de alta calidad. LEO ha fabricado millones de bombas de agua y bombas para aguas residuales que son utilizadas en más de 140 países. Nuestras bombas de agua pueden satisfacer cualquier requisito de sistemas de bombeo comercial.
