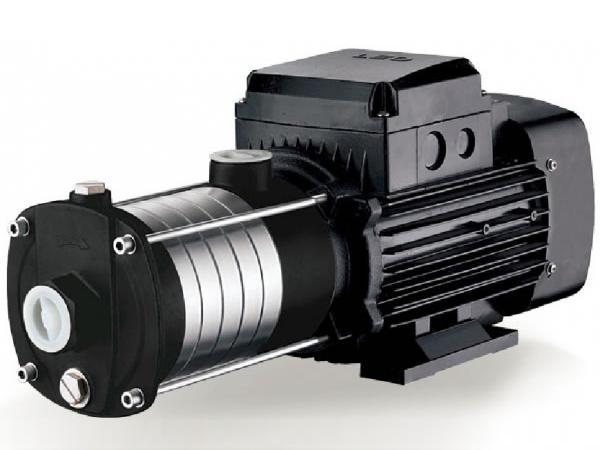

Bomba horizontal multiestágio de aço inoxidável, ECH(10)

ECH(10)

Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.

Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.

Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 1 2 3 4 5 6 7 8 9 10 11 12
KW HP Q(l/min) 0 17 33 50 67 83 100 117 133 150 167 183 200
ECH(m)10-10 0.75 1 H(m) 10.1 10 9.8 9.7 9.6 9.4 9.1 8.7 8.2 7.7 6.8 5.8 4.8
ECH(m)10-20 19.5 19.3 19 18.9 18.7 18.4 17.9 17.1 16.3 15.3 14 12.5 10.6
ECH(m)10-30 1.1 1.5 29.3 28.9 28.6 28.5 28.3 27.7 27.1 26.3 24.9 23.4 21.4 19.3 16.9
ECH(m)10-40 1.5 2 40 40 39.6 39.7 39.8 39.2 38.6 37.6 35.9 33.9 31.2 28.2 24.6
ECH(m)10-50 2.2 3 49.9 49.6 49.2 48.9 49.1 48.6 47.8 46.4 44.4 42.2 39.5 35.9 31.1
Curva de desempenho hidráulico
Tabela de materiais
No. Peça Material
1 Placa de fundo Q235
2 Suporte Ferro fundido/AISI 304
3 Estator
4 Caixa de terminais ABS
5 Rolamento
6 Rotor
7 Tampa traseira ZL 102
8 Ventoinha PP
9 Tamapa da ventoinha 08F
10 Estanqueidade mecânica Carbono/cerâmica
11 Difusor AISI 304
12 Manga AISI 304
13 Impulsor AISI 304
14 Bomba Ferro fundido/AISI 304
