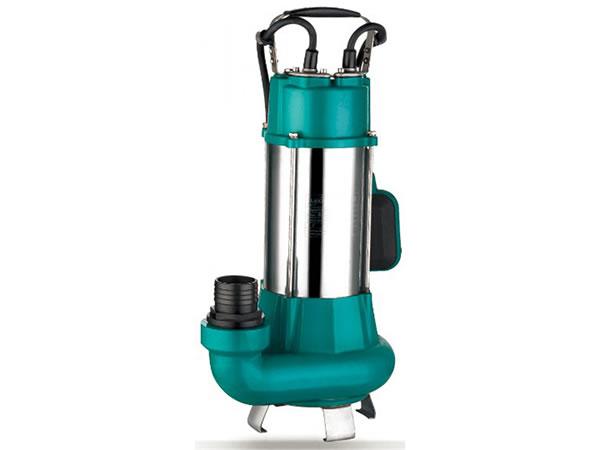

Bomba submersível para esgoto de aço inoxidável XSP 1.5HP

Bomba submersível para esgoto de aço inoxidável XSP 1.5HP

Aplicação
- Drenagem de águas residuais nas fábricas, canteiros de obras e instalações comerciais.
- Sistema de drenagem em estações de tratamento de esgotos municipais.
- Estação de drenagem em bairros residenciais.
- Projetos municipais.
- Piscinas de metano e irrigação do campo no campo.

Bomba
- Imersão máx.: 5m.
- Temperatura máx. do líquido: + 40 ℃.
- Valor líquido pH: 4-10.
- Viscosidade cinemática do líquido: 7x10-7 ~ 23x10-6 m2/s.
- Densidade máx. do líquido: 1.2x103 kg/m3.

Motor
- Enrolamento de cobre.
- Construído com protetor térmico.
- Eixo de aço inoxidável soldado.
- Classe de isolamento: B.
- Classe de proteção: IP68.

Dados técnicos
Modelo Potência Diâmetro de saída (mm) Voltagem (V/Hz) Fluxo máx. (l/min) Cabeçote máx. (m) Diâm. Máx. da partícula (mm) GW (kgs) Tamanho da embalagem (mm) Quantidade (PCS/20'TEU)
KW HP
XSP20-9/1.1l 1.1 1.5 50 220/50 333 9 35 20.9 580x320x250 681

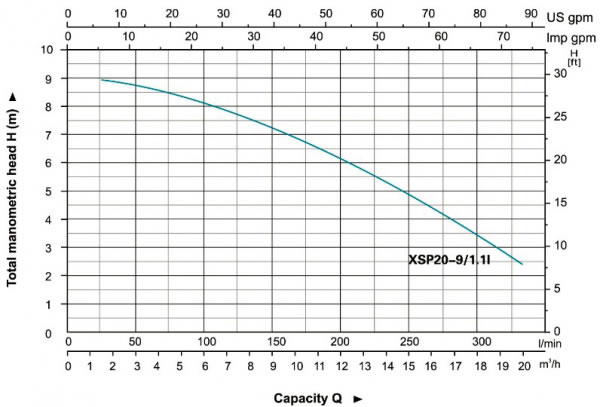

Curva de desempenho hidráulico

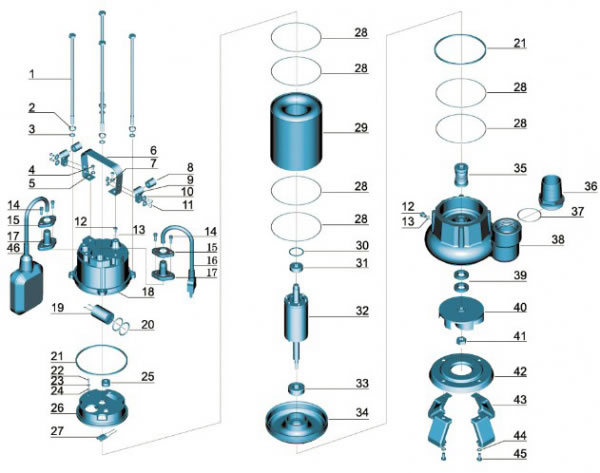

Tabela de materiais

No. Peça Material No. Peça Material
1 Parafuso Aço inoxidável 24 Arruela CuZn40
2 Arruela de alongamento Aço inoxidável 25 Suporte do cabo NBR
3 Arruela Aço inoxidável 26 Tampa superior HT200
4 Parafuso Aço inoxidável 27 Protetor térmico
5 Arruela Aço inoxidável 28 Anel-O NBR
6 Alça Aço inoxidável 29 Estator
7 Porca Aço inoxidável 30 Arruela 65Mn
8 Protetor NR 31 Rolamento de esfera
9 Pressionador de cabo Aço inoxidável 32 Rotor
10 Arruela Aço inoxidável 33 Rolamento de esfera
11 Parafuso Aço inoxidável 34 Tampa inferior HT200
12 Parafuso Aço inoxidável 35 Estanqueidade mecânica Carbono/cerâmica
13 Anel-O NBR 36 Conector ABS
14 Parafuso Aço inoxidável 37 Anel-O NBR
15 Flange Aço inoxidável 38 Bomba HT200
16 Cabo
39 Vedação de óleo
17 Protetor do cabo CR 40 Impulsor HT200
18 Tampa do capacitor HT200 41 Porca Aço inoxidável
19 Capacitor
42 Tampa da bomba Aço inoxidável
20 Anel-O NBR 43 Base de chapa Aço inoxidável
21 Arruela de borracha NBR 44 Arruela Aço inoxidável
22 Parafuso CuZn40 45 Parafuso Aço inoxidável
23 Arruela de alongamento 65Mn 46 Interruptor de flutuação
