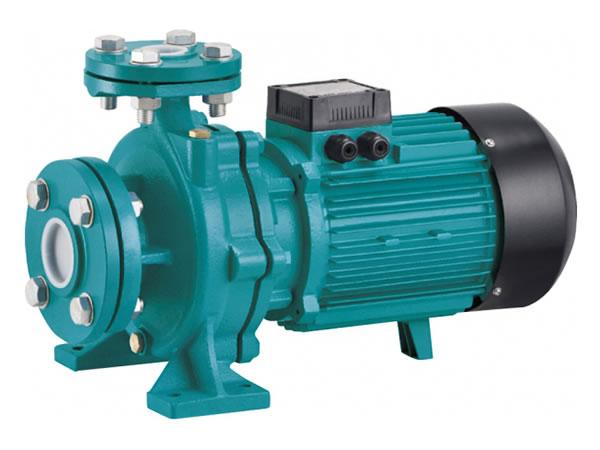

Bomba centrífuga padrão XST
Aplicação da bomba centrífuga padrão XST:
É usada para efetuar a circulação e transferência de água limpa e líquidos quimicamente não agressivos e demais líquidos
É amplamente usado para o abastecimento de água e irrigação
Circulação de água nos sistemas de ar condicionado
Condições de operação da bomba centrífuga padrão XST:
- Fornece: até 220 m/ h
- Cabeçote: até 95 m
- Temperatura do líquido: - 10 a 85 ℃
- Pressão máxima de operação: 12 bar (PN12)
- Impulsor: AISI 304 / HT 200
- A Vedação mecânica está em pleno acordo com a norma DIN 24960
- É lubrificado por líquido circulante interno
- Caso seja solicitado, nós disponibilizamos a flange do contador
Características do motor da bomba centrífuga padrão XST:
- Possui uma construção fechada, ventilação externa
- Nível de isolamento: F
- Nível de proteção: IP 54
- Desempenho em conformidade com o CEI 2-3 (IEC 34.1)
- Temperatura máxima do ambiente: + 40 ℃
- Proteção de sobrecarga
Características de construção
A bomba centrífuga com impulsor monocondutor tem entrada axial e descarga radial
A entrada e saída DN estão em pleno acordo com a EN 733 (ex DNI 24255） e UNI 7467
As flanges estão em pleno acordo com a UNI 2236 e DIN 2532, a entrada de trás (O impulsor, e o motor podem ser retirados sem ter que desconectar a bomba dos tubos)
Acessórios sob solicitação pedido
Flanges de aço galvanizado com rosca
Acoplamento cônico flangeado
Junta de vedação da bomba e do motor

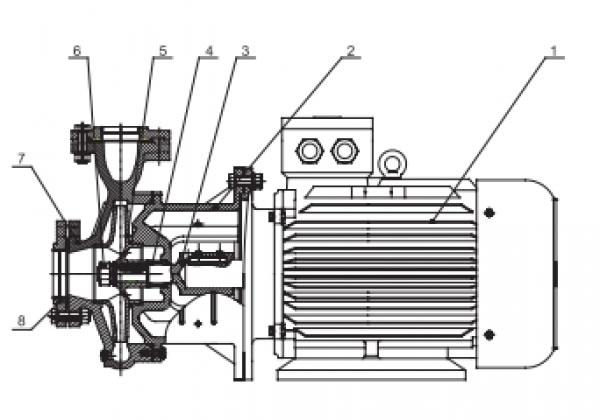

| No. | Peça | Material |
| 1 | Motor | |
| 2 | Suporte | HT200 |
| 3 | Eixo da bomba | Aço/AISI 304 |
| 4 | Vedação mecânica | Carbono/carboneto de silício |
| 5 | Impulsor | HT200/Aço inoxidável |
| 6 | Rosca | AISI 304 |
| 7 | Estrutura da bomba | HT200 |
| 8 | Flange | HT200 |
