Bomba centrífuga padrão XZS

Bomba centrífuga padrão XZS

Aplicação da bomba centrífuga padrão XZS:
É usado para o abastecimento de água: filtração e transferência de água nos sistema hidráulico, abastecimento de água e aumento da pressão no tubo principal
É usado para o reforço de pressão industrial: sistema de água, sistema de limpeza
Para o abastecimento de água industrial: caldeira de alimentação, sistema de arrefecimento, ar condicionado, transporte de ácido leve e líquido alcalino
Para o tratamento de água: sistemas de destilação, separadores, piscinas
irrigação agrícola, indústria petroquímica, medicina e sanitários,etc.

Condições de funcionamento da for bomba centrífuga padrão XZS:
- Liquido fino, limpo, não inflamável e explosivo, não pode ter líquido com peças e acessórios sólidos
- Temperatura do líquido: - 15 ~ + 80 ℃
- Faixa de vazão: 0,7 a 132 m3 / h
- Taxa do cabeçote: 9 ~ 58 m
- Temperatura ambiente: -15 ~ + 40 ℃
- Pressão máx. de operação: 33 bar
- Altitude: até 1000 m

Características do motor da bomba centrífuga padrão XZS:
- Motor IE 2 (opcional com motor IE 3)
- Totalmente fechado e resfriado a ventoinha
- Nível de proteção: IP 55
- Nível de isolamento: F

Temperatura ambiente

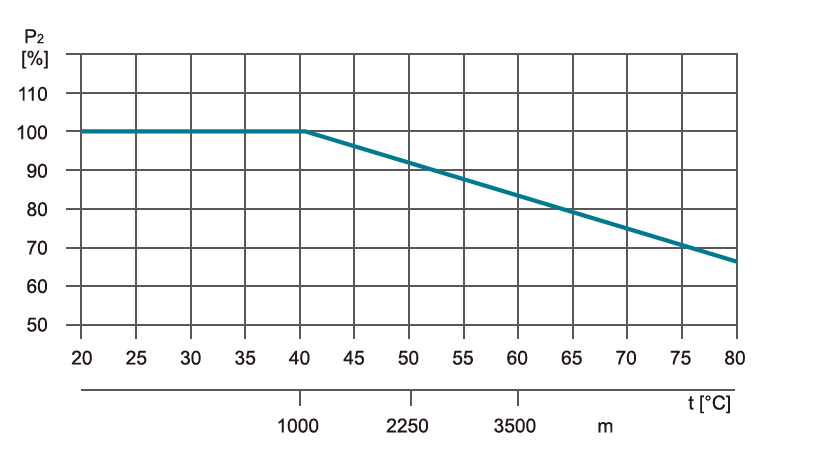

Temperatura máxima de ambiente: + 40 ° C. Caso seja usado em temperatura ambiente acima de 40 ° C, ou seja, instalado em altitude com mais de 1000 m acima do nível do mar, será necessário usar um motor grande. Devido à baixa densidade do ar e o baixo efeito de resfriamento, a potência do motor P2 será reduzida. Verifique a foto: Exemplo, quando a bomba for instalada em uma altitude maior que 3500 m acima do nível do mar, o P2 será reduzido para 88%. Quando a temperatura ambiente for de 70 ° C, o P2 será reduzido para 78%.

Informações técnicas da bomba centrífuga padrão XZS

MODELO	POTÊNCIA		Q (m³/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72
MODELO	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5
100-80-160/92	9.2	12.5		33											31	30	28	26
100-80-160/110	11	15		38.5											36	35	33	31
100-65-200/150	15	20		47											44	43	41	39
100-65-200/185	18.5	25		53											51	50	49	48
100-65-200/220	22	30		58											57	56	55	54

Visualizar a tabela completa

MODELO	POTÊNCIA		Q (m³/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72	90	108	114	120	126	132
MODELO	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200	1500	1800	1900	2000	2100	2200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12	7
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16	12	7.5
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5	17.5	13	12
100-80-160/92	9.2	12.5		33											31	30	28	26	23
100-80-160/110	11	15		38.5											36	35	33	31	28
100-65-200/150	15	20		47											44	43	41	39	36	32	30	28	26	23
100-65-200/185	18.5	25		53											51	50	49	48	45	41	39	37	35	33
100-65-200/220	22	30		58											57	56	55	54	51	47	45.5	44	42	40

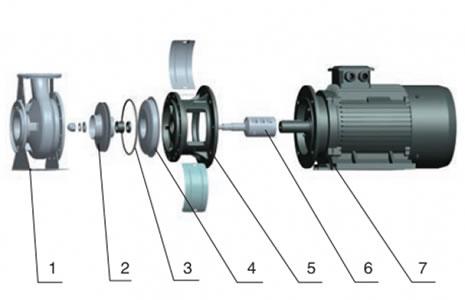

Tabela de materiais da bomba centrífuga de aço inoxidável padrão

No.	Peça	Material
1	Estrutura da bomba	AISI 304
2	Impulsor	AISI 304
3	Vedação mecânica
4	Tampa traseira	AISI 304
5	Suporte	HT 200
6	Eixo da bomba	AISI 304/45#
7	Motor

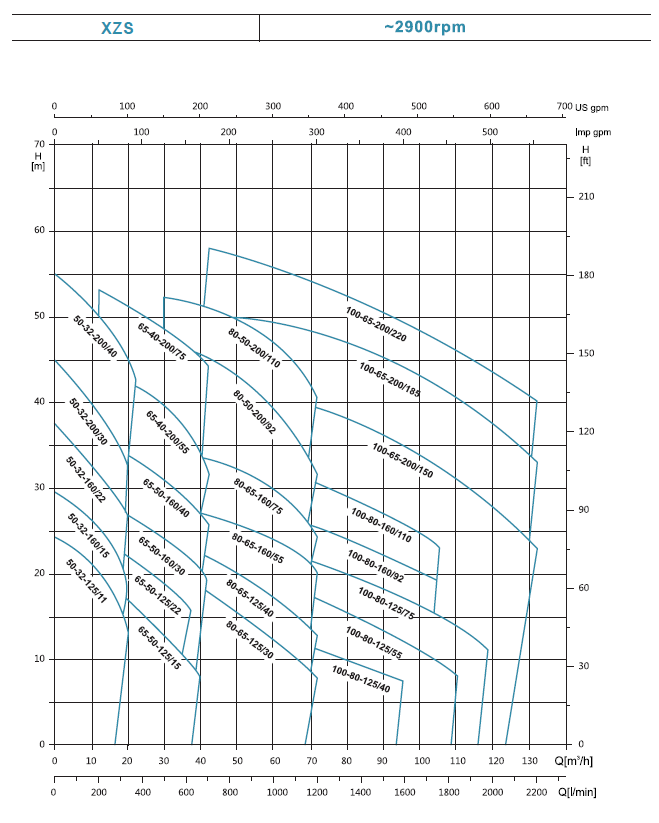

Curva de desempenho hidráulico
