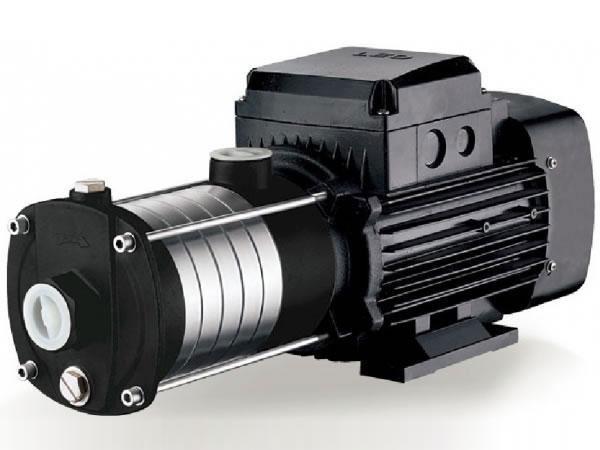

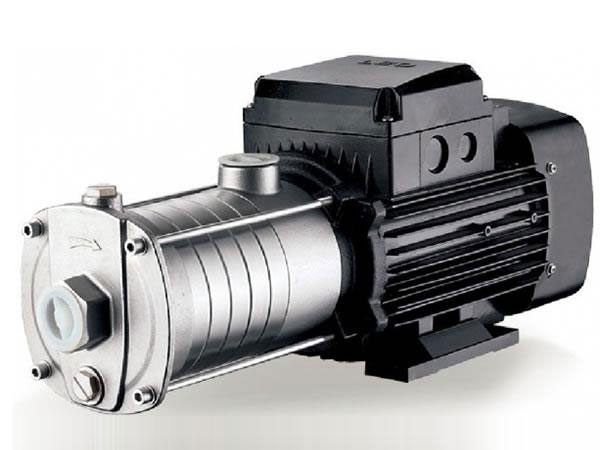

Bomba centrífuga horizontal de aço inoxidável ECH
Aplicação
A LEO fabrica a bomba centrífuga horizontal de aço inoxidável ECH para ser usada no abastecimento de água residencial, bem como para o uso de suporte de equipamentos, pressurização de tubulações, irrigação de jardins, irrigação de estufa, piscicultura e avicultura, industrias e mineração, abastecimento de água e drenagem em prédios altos, ar-condicionado centrais e sistemas centralizados de circulação de aquecimento.
Características da bomba centrífuga horizontal de aço inoxidável ECH
- Eixo AISI 304
- Temperatura máxima do líquido: + 85 ℃
- Altitude: até 1000 m
- Sucção máxima: 8m
- Pressão de entrada máxima: é limitado pela pressão de operação máxima.
Características do motor da bomba centrífuga horizontal de aço inoxidável ECH
- Motor espiral de cobre
- Possui um protetor térmico para o motor monofásico
- Nível de isolamento: F
- Nível de proteção: IP44
- Temperatura máxima de ambiente: + 40 ℃

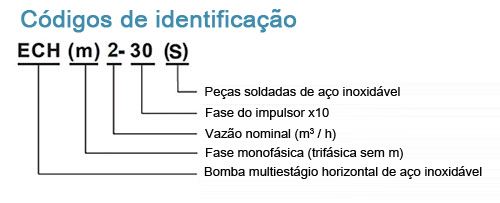

Dados técnicos da bomba centrífuga horizontal de aço inoxidável ECH2
| MODELO |
POTÊNCIA |
Q(m³/h) |
0 |
0.6 |
1.2 |
1.8 |
2.4 |
3 |
3.6 |
|
| KW |
HP |
Q(l/min) |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
|
| ECH(m)2-20 |
0.37 |
0.5 |
H(m) |
18 |
16 |
15 |
13 |
12 |
10 |
8 |
|
| ECH(m)2-30 |
0.37 |
0.5 |
27 |
24 |
22 |
20 |
18 |
16 |
12 |
|
| ECH(m)2-40 |
0.55 |
0.75 |
35 |
33 |
30 |
26 |
24 |
21 |
16 |
|
| ECH(m)2-50 |
0.55 |
0.75 |
45 |
40 |
37 |
33 |
30 |
24 |
19 |
|
| ECH(m)2-60 |
0.75 |
1 |
53 |
50 |
45 |
40 |
36 |
30 |
23 |
|

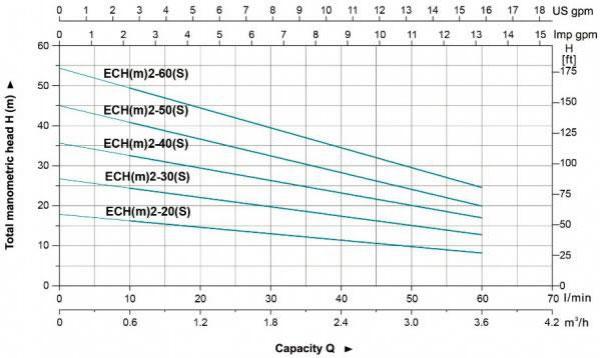

Curva de desempenho hidráulico

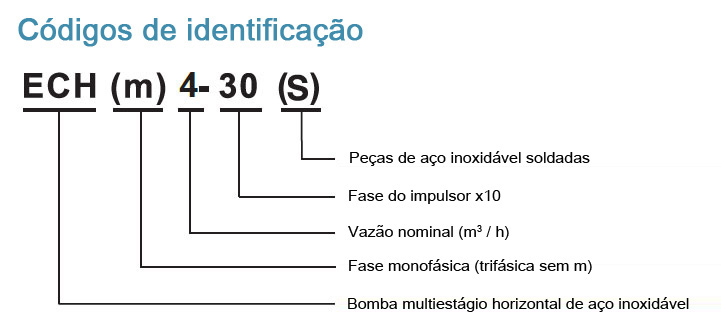

Dados técnicos da bomba centrífuga horizontal de aço inoxidável ECH4
| MODELO |
POTÊNCIA |
Q(m³/h) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| KW |
HP |
Q(l/min) |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
|
| ECH(m)4-20 |
0.55 |
0.75 |
H(m) |
17 |
16 |
15 |
13 |
12 |
10 |
8 |
|
| ECH(m)4-30 |
0.55 |
0.75 |
27 |
25 |
23 |
21 |
19 |
16 |
13 |
|
| ECH(m)4-40 |
0.75 |
1.0 |
36 |
34 |
32 |
28 |
26 |
22 |
17 |
|
| ECH(m)4-50 |
1.1 |
1.0 |
46 |
43 |
40 |
36 |
33 |
28 |
21 |
|
| ECH(m)4-60 |
1.1 |
1.0 |
55 |
52 |
48 |
43 |
39 |
33 |
26 |
|

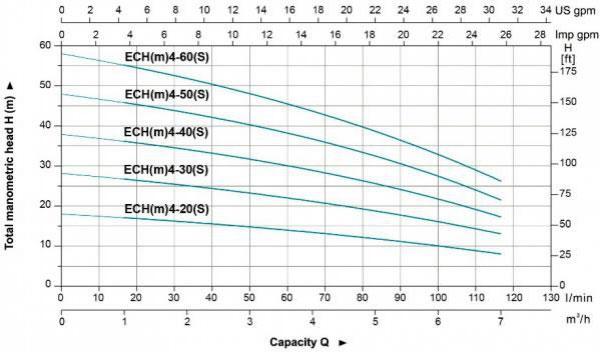

Curva de desempenho hidráulico

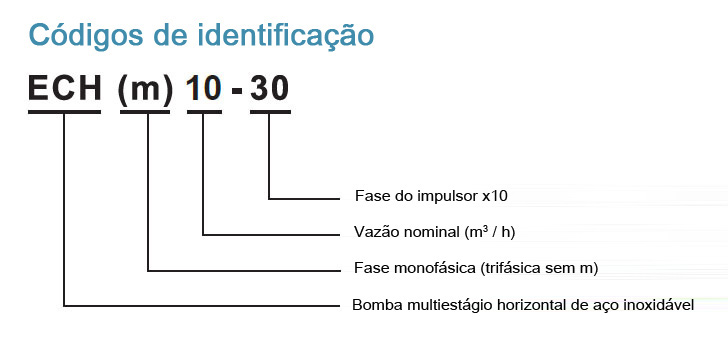

Dados técnicos da bomba centrífuga horizontal de aço inoxidável ECH10
| MODELO |
POTÊNCIA |
Q(m³/h) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| KW |
HP |
Q(l/min) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
|
| ECH(m)10-10 |
0.75 |
1 |
H(m) |
10.1 |
10 |
9.8 |
9.7 |
9.6 |
9.4 |
9.1 |
8.7 |
8.2 |
7.7 |
6.8 |
5.8 |
4.8 |
|
| ECH(m)10-20 |
19.5 |
19.3 |
19 |
18.9 |
18.7 |
18.4 |
17.9 |
17.1 |
16.3 |
15.3 |
14 |
12.5 |
10.6 |
|
| ECH(m)10-30 |
1.1 |
1.5 |
29.3 |
28.9 |
28.6 |
28.5 |
28.3 |
27.7 |
27.1 |
26.3 |
24.9 |
23.4 |
21.4 |
19.3 |
16.9 |
|
| ECH(m)10-40 |
1.5 |
2 |
40 |
40 |
39.6 |
39.7 |
39.8 |
39.2 |
38.6 |
37.6 |
35.9 |
33.9 |
31.2 |
28.2 |
24.6 |
|
| ECH(m)10-50 |
2.2 |
3 |
49.9 |
49.6 |
49.2 |
48.9 |
49.1 |
48.6 |
47.8 |
46.4 |
44.4 |
42.2 |
39.5 |
35.9 |
31.1 |
|

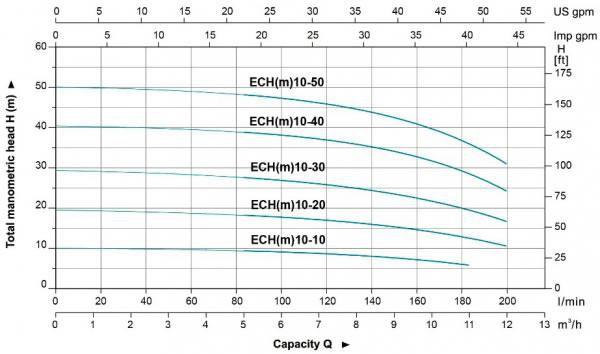

Curva de desempenho hidráulico

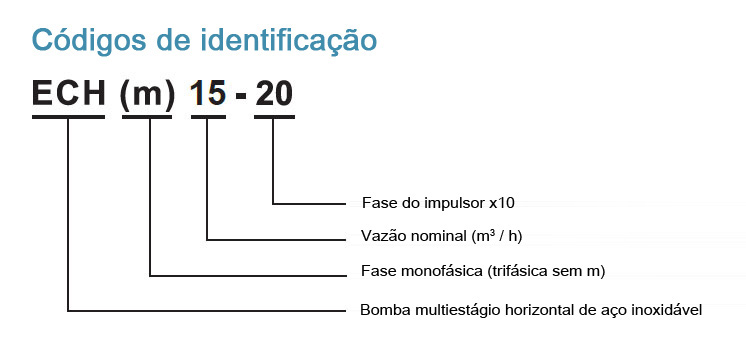

Dados técnicos da bomba centrífuga horizontal de aço inoxidável ECH15
| MODELO |
POTÊNCIA |
Q(m³/h) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
|
| KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
|
| ECH(m)15-10 |
1.1 |
1.5 |
H(m) |
13.9 |
13.5 |
13.1 |
12.4 |
11.6 |
10.6 |
9.4 |
8.2 |
|
| ECH(m)15-20 |
2.2 |
3 |
27.8 |
27.5 |
26.7 |
25.6 |
24.1 |
22.7 |
21.1 |
18.8 |
|
| ECH15-30 |
3 |
4 |
42.1 |
40.9 |
39.8 |
38.7 |
36.9 |
34.9 |
31.9 |
28.5 |
|
| ECH15-40 |
4 |
5.5 |
55.5 |
54.3 |
52.8 |
51.8 |
49.7 |
46.8 |
42.9 |
38.3 |
|

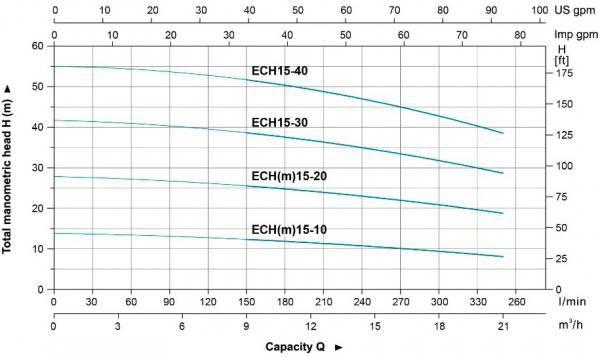

Curva de desempenho hidráulico
Dados técnicos da bomba centrífuga horizontal de aço inoxidável ECH20
| MODELO | POTÊNCIA | Q（m³/h） | 12 | 16 | 20 | 24 |
28 |
|
| KW | HP | Q（l/min） | 200 | 267 | 333 | 400 |
467 |
| ECH(m)20-10 | 1.1 | 1.5 | H(m) | 12.1 | 10.8 | 9.5 | 7.8 |
5.7 |
|
| ECH(m)20-20 | 2.2 | 3 | 26.1 | 24.4 | 22.4 | 19.8 |
17.2 |
|
| ECH20-30 | 4.0 | 5.5 | 39.9 | 38.0 | 35.5 | 31.4 |
26.9 |
|
| ECH20-40 | 52.7 | 50.1 | 45.9 | 40.3 |
34.0 |
|

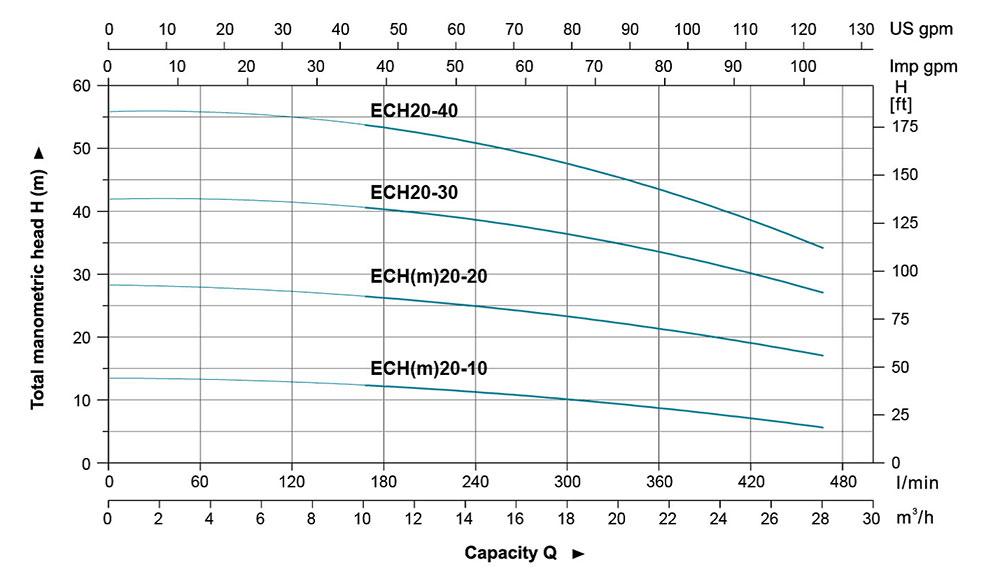

Curva de desempenho hidráulico

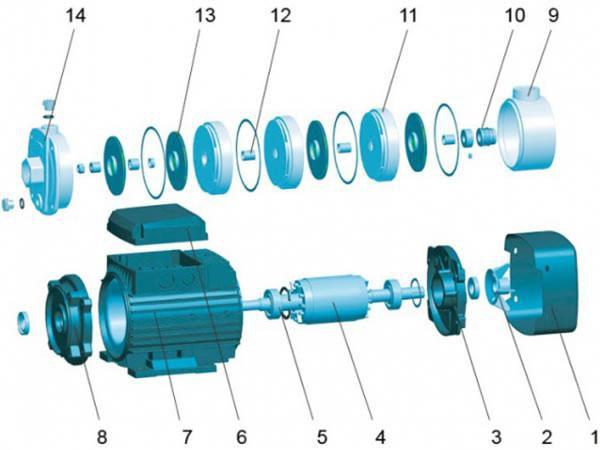

Tabela de materiais
| No. |
Peça |
Material |
| 1 |
Placa inferior |
Q235 |
| 2 |
Suporte |
Ferro fundido/AISI 304 |
| 3 |
Estator |
|
| 4 |
Caixa de terminais |
ABS |
| 5 |
Rolamento |
|
| 6 |
Rotor |
|
| 7 |
Tampa traseira |
ZL 102 |
| 8 |
Ventoinha |
PP |
| 9 |
Tampa da ventoinha |
08F |
| 10 |
Selo mecânico |
Carbono/Cerâmico |
| 11 |
Difusor |
AISI 304 |
| 12 |
Luva |
AISI 304 |
| 13 |
Impulsor |
AISI 304 |
| 14 |
Corpo da bomba |
Ferro fundido/AISI 304 |
A LEO é uma renomada empresa listada na China (código de estoque 002131), nós somos líder do setor de fabricantes de bombas horizontal de aço inoxidável de alta qualidade. A LEO fabrica milhões de bombas dos quais são exportadas para mais de 140 países. Nós atendemos a qualquer requisito de bomba d’água que os clientes precisam para atender as diversas necessidades de bombeamento comercial.
