Bomba de recalque LPm
Aplicacao
-A bomba de recalque LPm é apropriada para aumentar agua quente alimentada por energia solar para sauna e banho. Resolve o problema de insuficiência de pressão da água em edifícios altos.
-Também pode abastecer água (inferior a 100℃) para duas casas familiares.
Caracteristicas
- Corpo da bomba fundido em ferro e suporte sob tratamento anti ferrugem especial
- Eixo AISI 304
- Temperatura liquida: 2 - 100℃
Caracteristicas do motor
- Classe de isolamento:F
- Classe de proteção: IP 44
| Modelo | Potência | Q m³/h | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 |
| kW | Q L/h | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | |
| LPm125 |
0.125 | H (m) |
5.5 | 5 | 4.8 | 3.8 | 3 | 1.7 | - | - | - | - | - | - | - | - |
| LPm250 |
0.25 | 5.5 | 5.2 | 5.1 | 4.9 | 4.6 | 4.2 | 3.5 | 2.8 | 2 | - | - | - | - | - | |
| LPm370 |
0.37 | 8 | 7.9 | 7.8 | 7.5 | 7.2 | 6.7 | 6.2 | 5.6 | 4.8 | 4 | 3.3 | 2.3 | - | - | |
| LPm550 |
0.55 | 19 | 19 | 18.9 | 18 | 17 | 16 | 14.9 | 13.7 | 12.4 | 11.2 | 9.8 | 8.5 | 6.6 | 4 |
| Modelo | Potêcia | Q m³/h | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | 6.0 | 6.6 |
| kW | Q L/h | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | |
| LPm370HA |
0.37 | H (m) |
21 | 20.6 | 18.5 | 16 | 13.4 | 10 | 5.5 | - | - | - | - | - |
| LPm750HA |
0.75 | 30.8 | 30.7 | 30 | 29.5 | 28.3 | 26.3 | 24.4 | 22 | 19 | 16.2 | 13.2 | 9.4 |

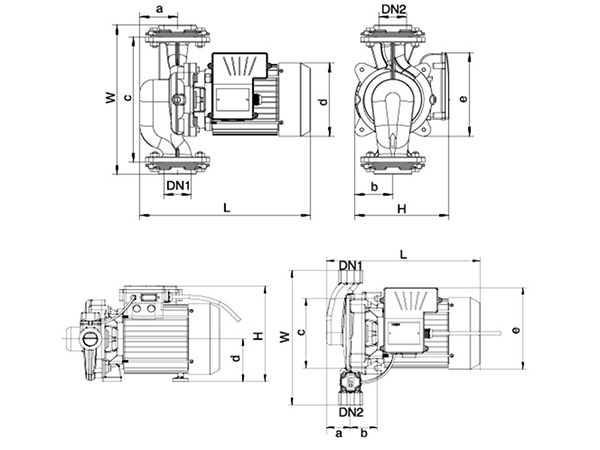

| Modelo | DN1 | DN2 | L (mm) |
W (mm) |
H (mm) |
a (mm) |
b (mm) |
c (mm) |
d (mm) |
e (mm) |
| LPm125 | 1 1/2" | 1 1/2" | 275 | 260 | 186 | 47 | 74 | 210 | ∅ 141 | 160 |
| LPm250 | 2" | 2" | 301 | 313 | 190 | 71 | 78 | 260 | ∅ 141 | 164 |
| LPm370 | 2 1/2" | 2 1/2" | 367 | 334 | 195 | 77 | 84 | 280 | ∅ 141 | 173 |
| LPm550 | 2" | 2" | 369 | 344 | 210 | 81 | 87 | 280 | ∅ 165 | 182 |
| LPm370HA | 1" | 1" | 295 | 270 | 209 | 43 | 60 | 124 | ∅ 95 | 141 |
| LPm750HA | 1" | 1" | 341 | 310 | 220 | 54 | 59 | 160 | ∅ 98 | 166 |

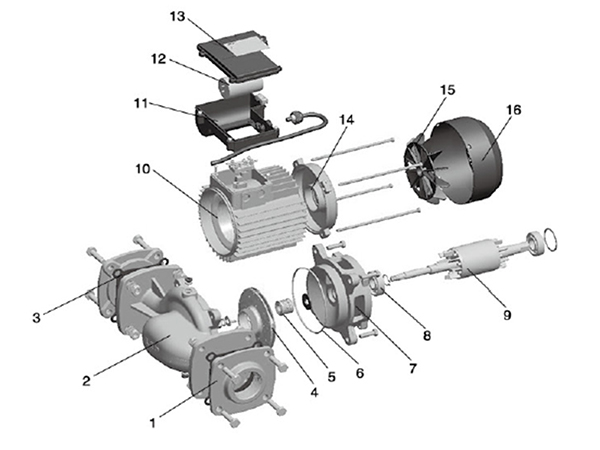

| Nr | Peça | Material |
| 1 | Flange | HT200 |
| 2 | Corpo da bomba | HT200 |
| 3 | Gaxetas de flange | |
| 4 | Impulsor | PPO |
| 5 | Selo mecanico | Carbono/Cerâmica |
| 6 | Anel O-ring | |
| 7 | Suporte | HT200 |
| 8 | Rolamento | |
| 9 | Rotor | |
| 10 | Estator | |
| 11 | Caixa terminal | ABS |
| 12 | Condensador | |
| 13 | Cobertura da caixa terminal | |
| 14 | Cobertura traseira | ZL 102 |
| 15 | Ventilador | PP |
| 16 | Cobertura do ventilador | 08F |

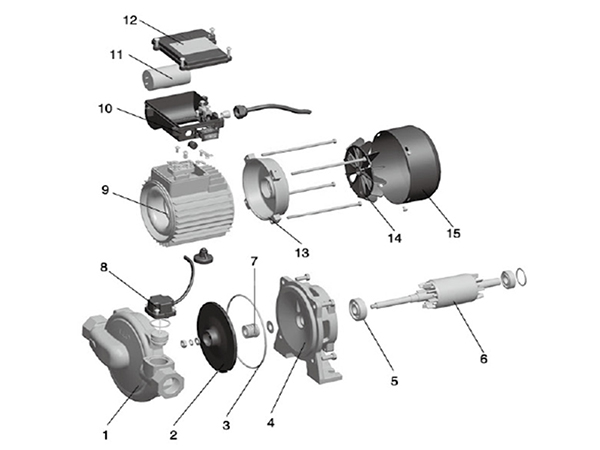

| No | Peça | Material |
| 1 | Corpo da bomba | HT200 |
| 2 | Impulsor | PPO |
| 3 | Anel O-ring | |
| 4 | Suporte | HT200 |
| 5 | Rolamento | |
| 6 | Rotor | |
| 7 | Selo mecânico | Carbono/Cerâmica |
| 8 | Interruptor | |
| 9 | Estator | |
| 10 | Caixa terminal | ABS |
| 11 | Condensador | |
| 12 | Cobertura da caixa terminal | |
| 13 | Cobertura traseira | ZL 102 |
| 14 | Ventilador | PP |
| 15 | Cobertura do ventilador | 08 F |
