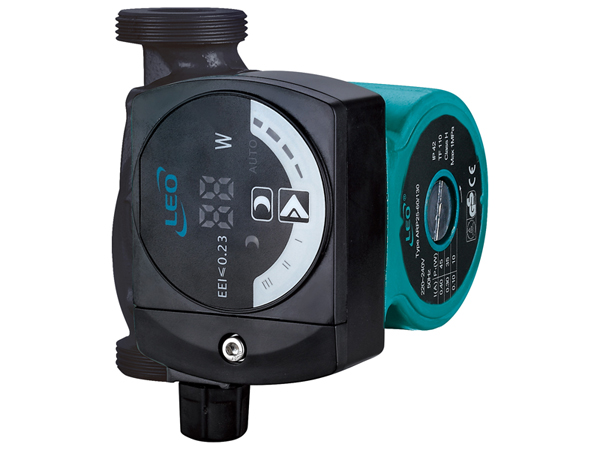

Bomba de circulação ARP
Aplicação
-É utilizada para transferir água limpa ou demais líquidos com propriedades físicas e químicas parecidos com à água.
-Sistemas de aquecimento com fluxos constantes ou variáveis
-Sistemas de aquecimento com temperatura variável do tubo de fluxo
-Sistemas de aquecimento onde o revés noturno é necessario
-Sistemas de aquecimento onde a pressão diferencial da bomba é elevada durante períodos de vazão reduzida
- Sistemas de aquecimento que precise de um ajuste automático do desempenho para atender às demandas
-Pressão de pressão de aquecedores de água
-Circulação e aumento de pressão da água residencial
Bomba
O corpo da bomba é de ferro fundido resistente a ferrugem
Rotor Noryl com resistência ao calor até 150 ° C
Eixo cerâmico de alumina 99%
Temperatura do líquido: 2 ° C a 110 ° C
Motor
Nível de isolamento: H
Nível de proteção: IP42
Rolamento cerâmico de alumina 99%
Enrolamento de cobre
Potência / frequência (V / Hz): 220-240 / 50
EEI: ≤ 0,23, atende os padrões Europeias

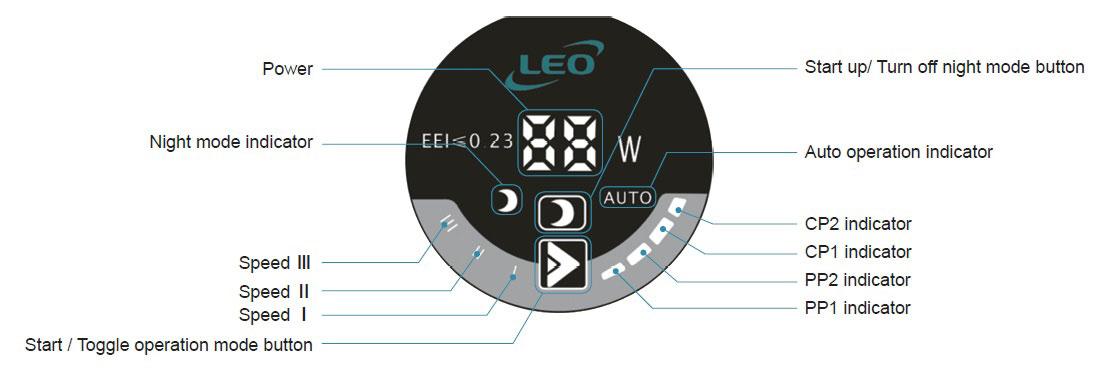

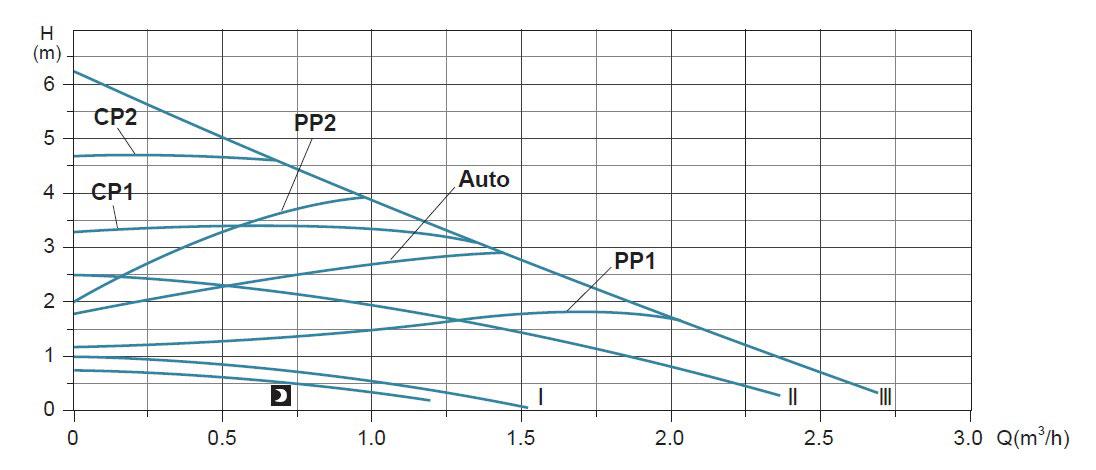

| Modelo | Recurso de bomba | Funções |
| Auto | Curva de pressão proporcional máx.to min. | A função de adaptação automática faz com que a bomba controle o desempenho em uma faixa de desempenho definida (exemplo, ajuste o desempenho da bomba ao tamanho do sistema e as variações na carga conforme o tempo). Com isso, a bomba é ajustada para controle de pressão proporcional |
| PP1 | Curva de pressão proporcional mínima | O ponto de funcionamento da bomba moverá para cima ou para baixo na curva de pressão proporcional mais baixa, dependendo das demandas de calor no sistema. A pressão diminui quando a demanda de calor cai e aumenta quando a demanda aumenta. |
| PP2 | Curva de pressão proporcional mínima máxima | O ponto de funcionamento da bomba subirá ou descerá na curva de pressão proporcional mais alta, conforme a demanda de aquecimento do sistema. A pressão é diminuída quando a demanda de calor cai e aumenta quando a demanda aumenta |
| CP1 | Curva de pressão constante máxima | O ponto de funcionamento da bomba sairá ou entrará na curva de pressão constante mais alta, conforme a demanda de calor no sistema. A pressão é mantida constante, independentemente da demanda de calor. |
| CP2 | Curva de pressão constante min. | O ponto de funcionamento da bomba sairá ou entrará na curva de pressão constante mais alta, conforme a demanda de calor do sistema. A pressão será mantida constante, independentemente da demanda de calor. |
| Ⅲ | Velocidade Ⅲ | Na velocidade Ⅲ, a bomba operará na curva máxima sob todas as condições de operação. A ventilação mais rápida da bomba pode ser concluída ajustando a bomba para Velocidade Ⅲ. |
| Ⅱ | Velocidade Ⅱ | Em Velocidade Ⅱ, a bomba é operará na curva intermediária sob as condições operacionais. |
| Ⅰ | Velocidade Ⅰ | Em Velocidade Ⅰ, a bomba operará na curva mínima, sob as condições operacionais. |
| Modo noturno | A bomba mudará para a opção noturno automaticamente (o desempenho mínimo e o consumo de energia), porem as condições devem ser atendidas. |
| Modelo | Tensão/Frequência (V/Hz) |
Fluxo máximo (m3/h) |
Cabeçote máximo (m) |
Potência (W) |
Entrada / Saída | Tamanho do tubo (pol.) |
EEI | G.W. (kg) |
Tamanho da embalagem EEI (mm) |
|
| ARP15-40/130 | 220-240/50 | 2 | 4.1 | 22 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-50/130 | 220-240/50 | 2.3 | 5.2 | 32 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-60/130 | 220-240/50 | 2.6 | 6.2 | 45 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP20-40/130 | 220-240/50 | 2 | 4 | 22 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-50/130 | 220-240/50 | 2.3 | 5.1 | 32 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-60/130 | 220-240/50 | 2.6 | 6.1 | 45 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP25-40/130 | 220-240/50 | 2.1 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-40/180 | 220-240/50 | 2 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-50/130 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-50/180 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-60/130 | 220-240/50 | 2.4 | 6.1 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-60/180 | 220-240/50 | 2.7 | 6 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP32-40/180 | 220-240/50 | 2.2 | 4 | 22 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-50/180 | 220-240/50 | 2.5 | 5.1 | 32 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-60/180 | 220-240/50 | 2.8 | 6.1 | 45 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 |

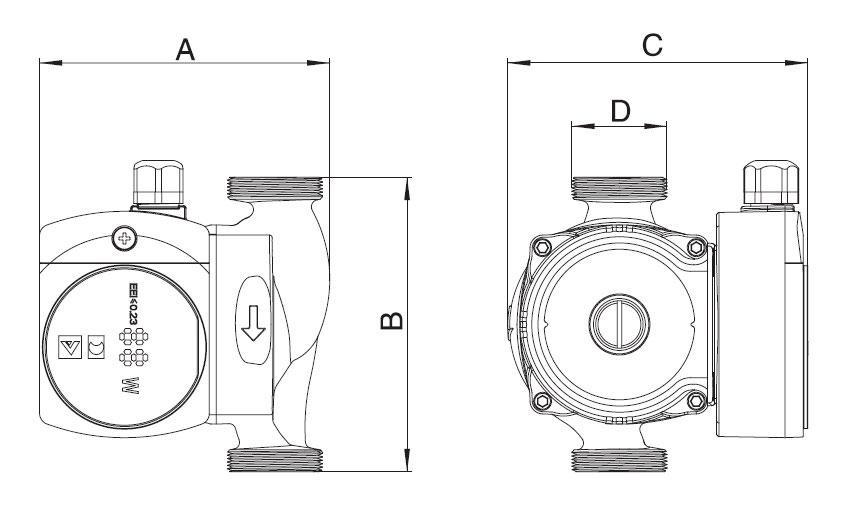

| Modelo | A (mm) | B (mm) | C (mm) |
D | |
| ARP15-40/130 | 130 | 130 | 135 | G1 | |
| ARP15-50/130 | 130 | 130 | 135 | G1 | |
| ARP15-60/130 | 130 | 130 | 135 | G1 | |
| ARP20-40/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-50/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-60/130 | 130 | 130 | 135 | G1.25 | |
| ARP25-40/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-50/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-60/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-40/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-50/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-60/180 | 130 | 180 | 135 | G1.5 | |
| ARP32-40/180 | 135 | 180 | 135 | G2 | |
| ARP32-50/180 | 135 | 180 | 135 | G2 | |
| ARP32-60/180 | 135 | 180 | 135 | G2 |

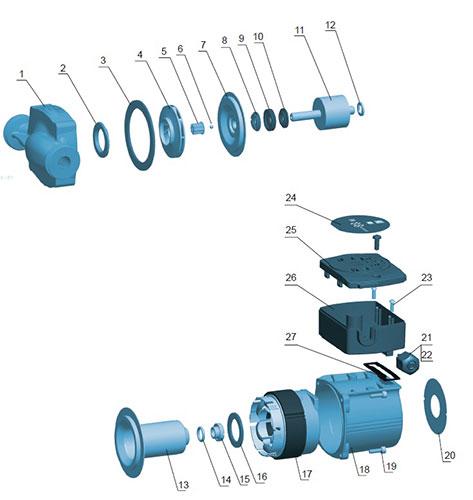

| No. | Peça | Material |
| 1 | Corpo da bomba | HT200/AISI304 |
| 2 | Inserção do corpo da bomba | 06Cr19Ni10 |
| 3 | Junta do corpo | Borracha de silicone |
| 4 | Impulsor | PPO |
| 5 | Bloqueio | 06Cr19Ni10 |
| 6 | Esfera de teste | Borracha de silicone |
| 7 | Tampa de suporte da bomba | |
| 8 | Rolamento de pressão | Grafite |
| 9 | Esteira de borracha do rolamento de pressão | Borracha de silicone |
| 10 | Esteira de ajuste do rolamento de pressão | PPO-GF30 |
| 11 | Rotor | |
| 12 | Esteira de ajuste do rolamento traseiro | PPO-GF30 |
| 13 | Câmara de rolamento | |
| 14 | Anel-O | Borracha |
| 15 | Tomada de drenagem | DZR |
| 16 | Selo da câmara de rolamento | Borracha de silicone |
| 17 | Estator do motor com espiral | |
| 18 | Carcaça | ADC12 |
| 19 | Parafuso | |
| 20 | Placa de identificação | PC |
| 21 | Porca do cabo de saída | PA6-GF20 |
| 22 | ||
| 23 | Parafuso | |
| 24 | Etiqueta | PC |
| 25 | Tampa do terminal | |
| 26 | Caixa de terminais | |
| 27 | Vedação do terminal | Borracha |
