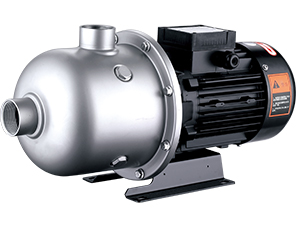

Bomba multiestágio horizontal de aço inoxidável EDH-F

Aplicação
A bomba multiestágio horizontal de aço inoxidável, série EDH-F é aplicável para abastecimento doméstico de água, suporte de equipamento, pressurização de condutas, rega de jardins, rega de vegetais em estufas, aquicultura e avicultura, indústria e menagem, abastecimento de água e drenagem em edifícios altos, sistemas de circulação de aquecimento central e ar condicionado, etc.

Bomba
- Eixo AISI 304
-Temperatura máxima de líquido: +60℃
-Altitude: até 1000m
-Sucção máxima: 8m
-Pressão máxima de entrada: limitada por pressão máxima de operação
-Pressão máxima de operação: 10 bar
-Valor pH do líquido: 6.5-8.5

Motor
- Motor IE2
-Motor com espiral de cobre
-Protetor integrado térmico para motor monofásico
-Classe de isolamento: F
-Grau de proteção: IPX4
-Temperatura máxima ambiente: +40℃

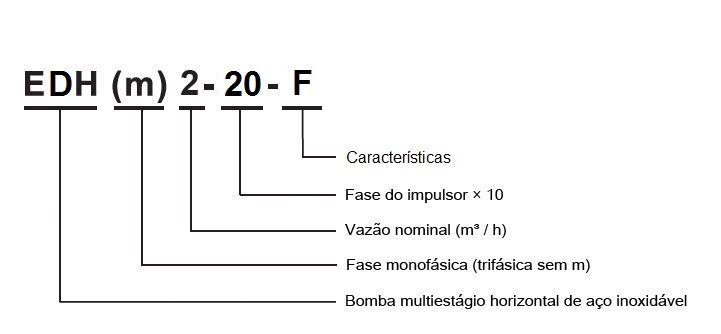

Códigos de identificação
Dados técnicos
Modelo Potência Q(m³/h) 0.5 1 1.5 2 2.5 3 3.5 4
kW HP Q(l/min) 8.3 16.7 25 33.3 41.7 50 58.3 66.7
EDH(m)2-20-F 0.37 0.5 H
(m) 		16.7 16.2 15 14 12 10.6 8.8 6.5
EDH(m)2-30-F 0.37 0.5 25.7 24.3 23.8 21.3 19 16.1 12.5 7.2
EDH(m)2-40-F 0.55 0.75 34.9 34.1 33.2 30.7 23 22.9 18.4 12.6
EDH(m)2-50-F 0.55 0.75 43.5 42.1 39.5 35.9 29 25.7 19.6 13.5
EDH(m)2-60-F 0.75 1.0 50.8 49.2 45.6 41.5 35 30.4 23.4 14.3

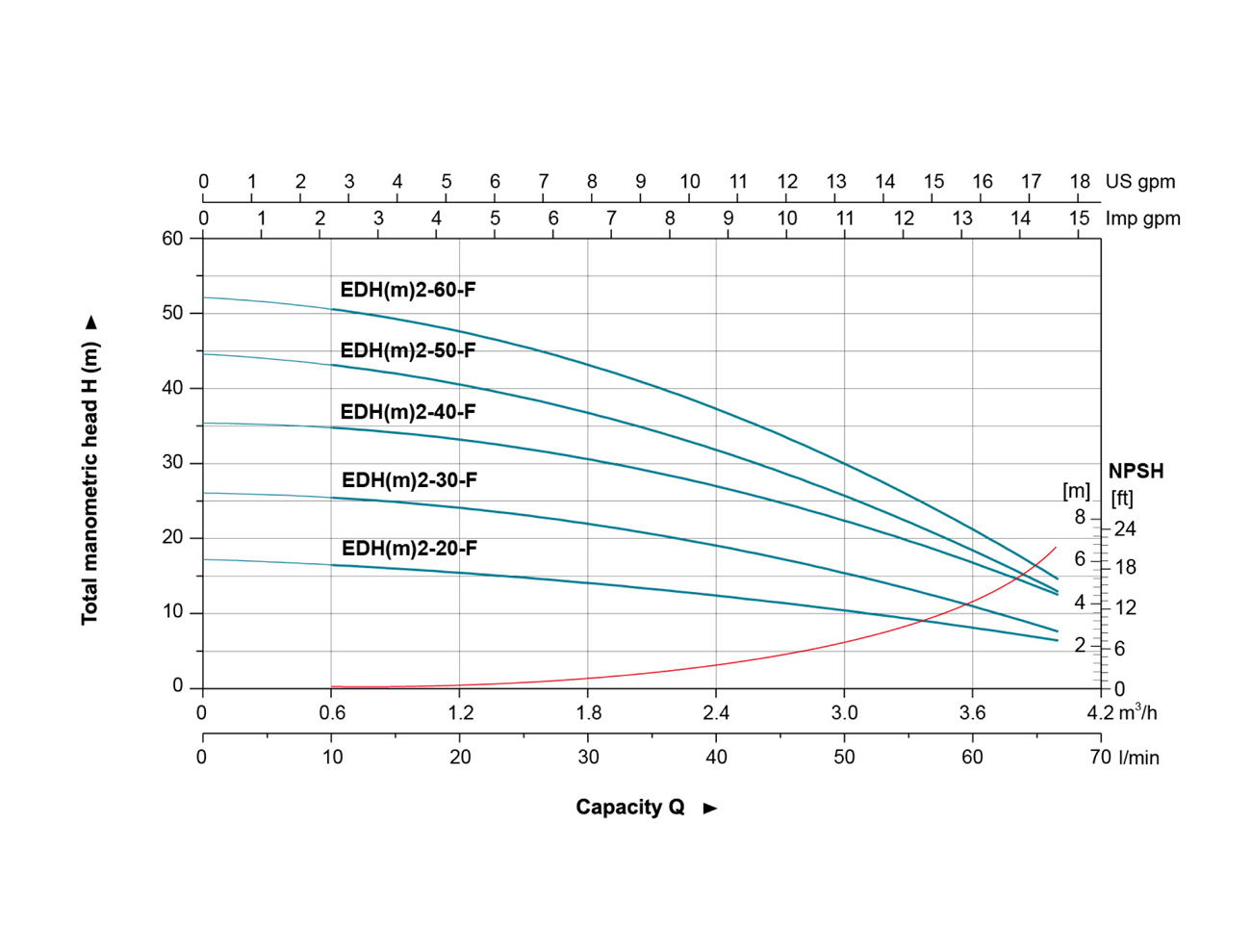

Curvas de desempenho hidráulico

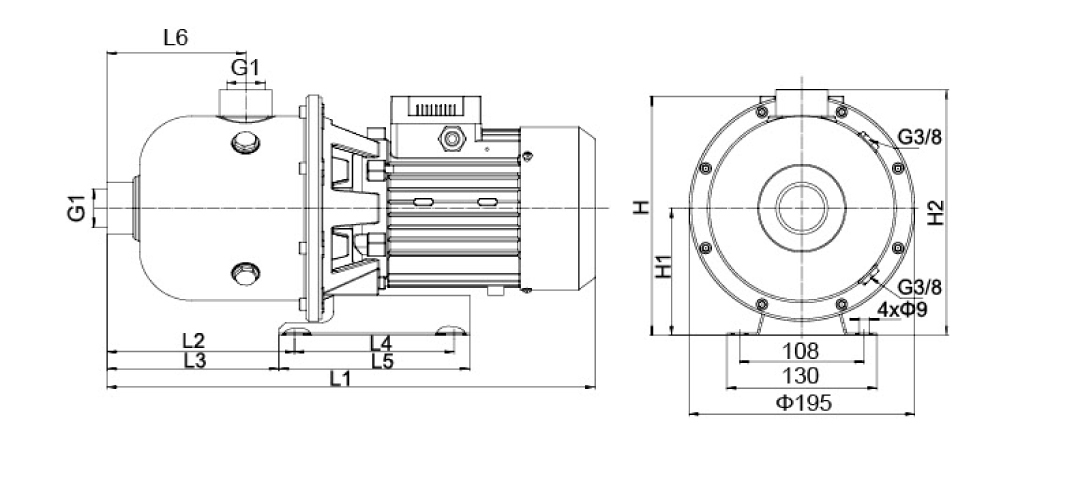

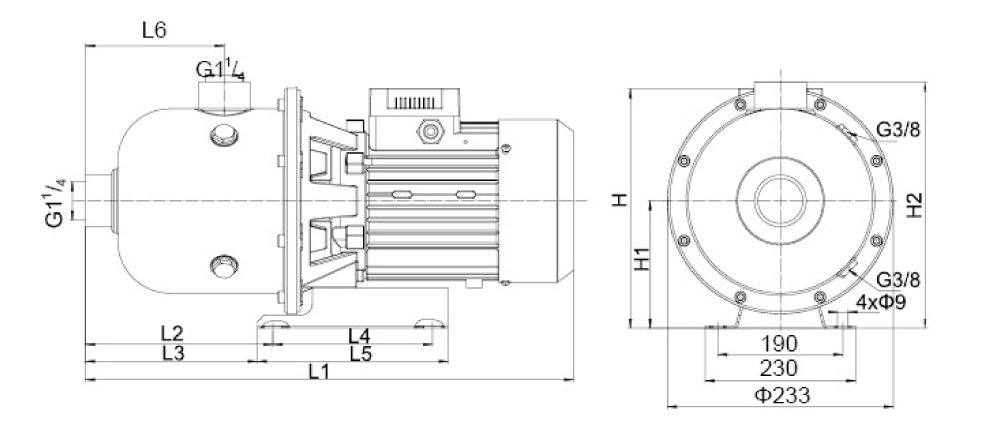

Dimensão
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 Peso
(kg) 		CxLxA
(mm) 		Quantidade
(PCS/20'TEU)
1~ 3~
EDH(m)2-20-F 426 162 148.5 138 165 120 197.5 187 110 213 10.7 460x225x275 1044
EDH(m)2-30-F 426 162 148.5 138 165 120 197.5 187 110 213 11.1 460x225x275 1044
EDH(m)2-40-F 426 162 148.5 138 165 120 197.5 187 110 213 12.4 460x225x275 1044
EDH(m)2-50-F 426 162 148.5 138 165 120 197.5 187 110 213 12.8 460x225x275 1044
EDH(m)2-60-F 426 162 148.5 138 165 120 197.5 187 110 213 13.8 460x225x275 1044
Dados técnicos
Modelo Potência Q(m³/h) 1 2 3 4 4.5 5 6 7
kW HP Q(l/min) 17 33 50 67 75 83 100 117
EDH(m)4-20-F 0.55 0.75 H(m) 17.8 17.2 16.1 14.3 12 11.3 6.3 2.3
EDH(m)4-30-F 0.55 0.75 H(m) 26.7 26.4 24.6 22.1 18 16.8 13.5 7.3
EDH(m)4-40-F 0.75 1 H(m) 39 37 34 31.5 29 27 20 11
EDH(m)4-50-F 1.1 1.5 H(m) 49 47 44 41 27 35 27 17
EDH(m)4-60-F 1.1 1.5 H(m) 59 55 52 47 43 39 29 20

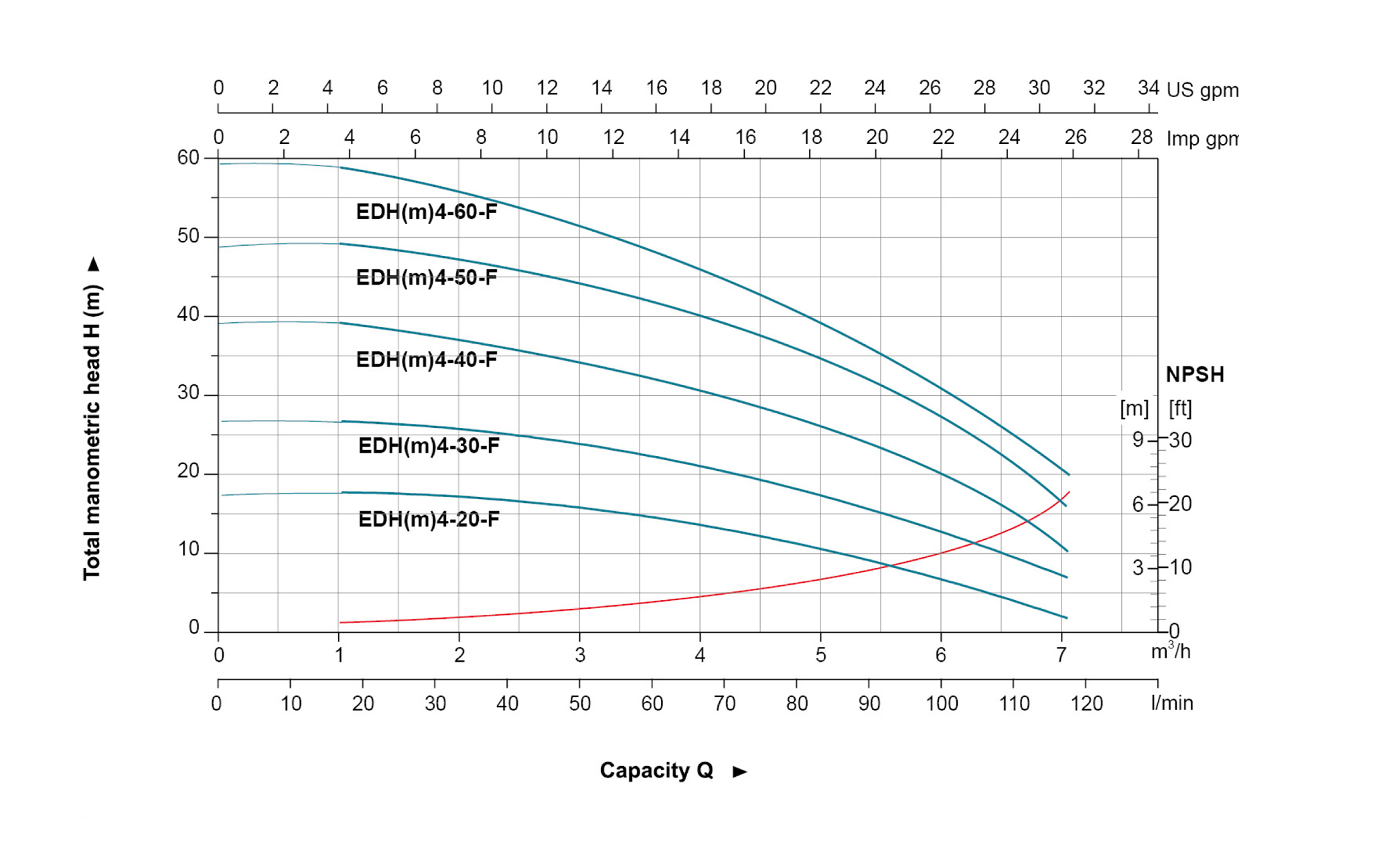

Curvas de desempenho hidráulico

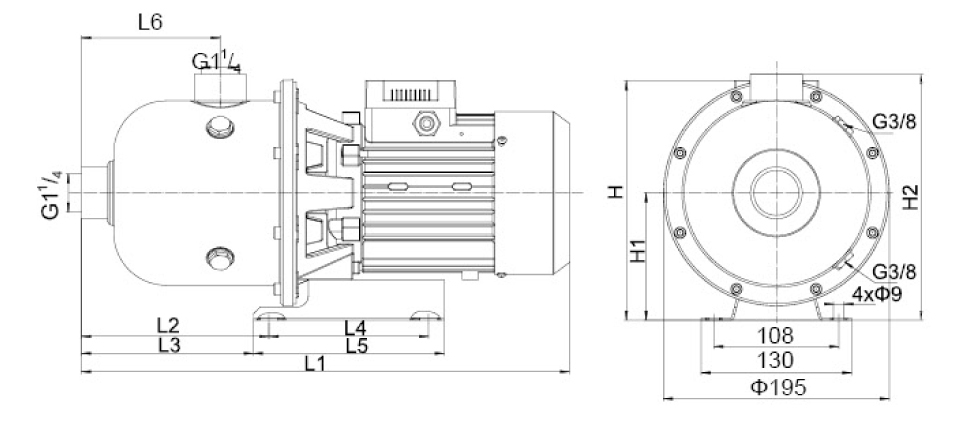

Dimensão
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		CxLxA
(mm) 		Quantidade
(PCS/20'TEU)
1~ 3~
EDH(m)4-20-F 429 165 151.5 138 165 123 197.5 187 110 215..5 11.5 460x225x275 1044
EDH(m)4-30-F 429 165 151.5 138 165 123 197.5 187 110 215.5 12.9 460x225x275 1044
EDH(m)4-40-F 429 165 151.5 138 165 123 197.5 187 110 215.5 13.8 460x225x275 1044
EDH(m)4-50-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.2 460x225x275 1044
EDH(m)4-60-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.6 460x225x275 1044
Dados técnicos
Modelo Potência Q(m³/h) 5 7 8 9 10 11 12 13 14
kW HP Q(l/min) 83 117 133 150 167 183 200 217 233
EDH(m)10-10-F 0.75 1.0 H
(m) 		9.1 8.7 8.3 7.8 7 6.4 5.4 4.4 3.1
EDH(m)10-20-F 0.75 1.0 17.9 17.1 16.3 15.3 13.5 12.4 10.7 8.4 6.2
EDH(m)10-30-F 1.1 1.5 27.5 26.5 25.2 23.6 21.5 19.3 17 14 10
EDH(m)10-40-F 1.5 2.0 38.7 37.2 35.9 33.9 31.5 28.7 24.9 19.7 15.9
EDH(m)10-50-F 2.2 3.0 47.2 45.4 43.6 41 38 34.2 30 24.5 18

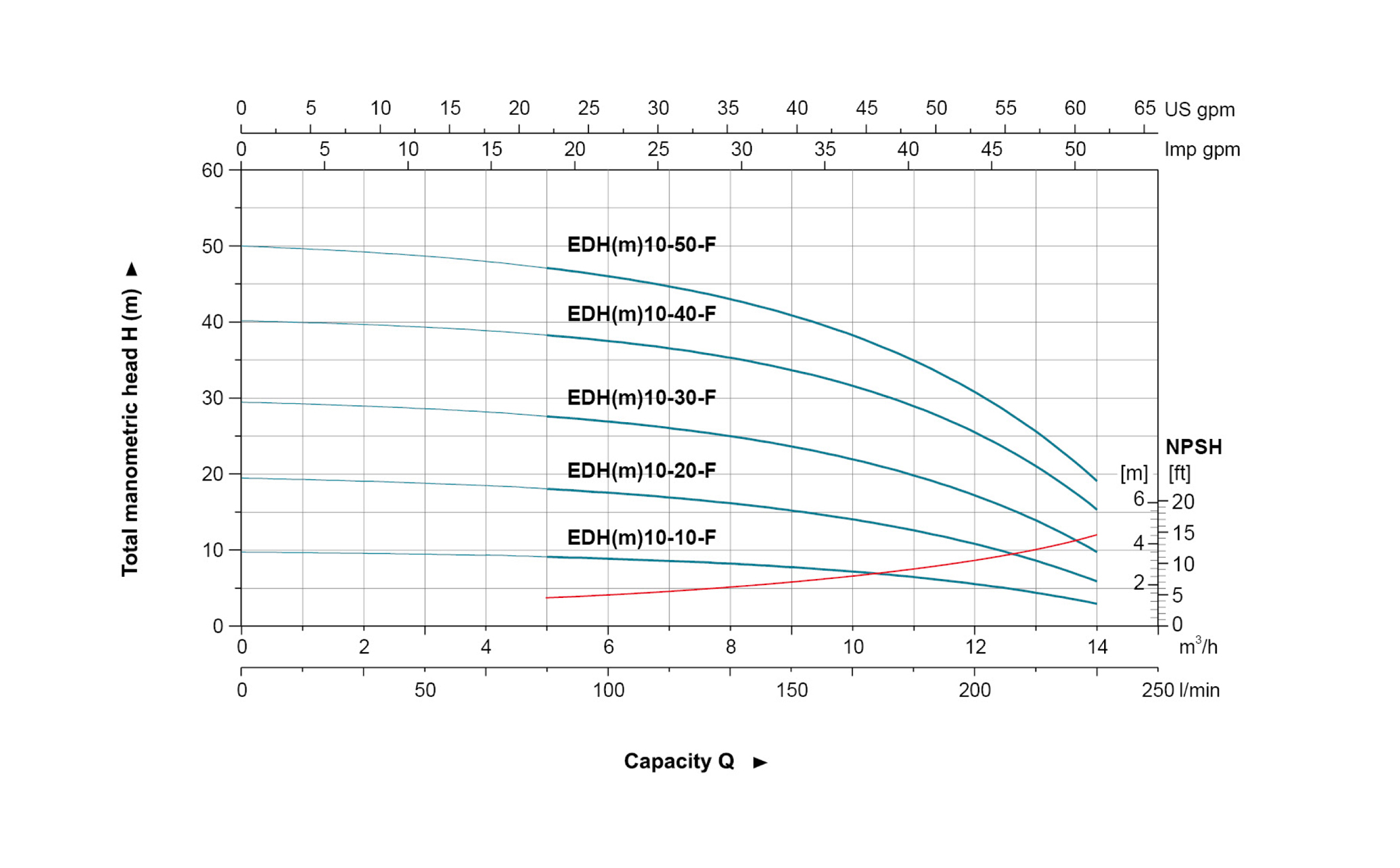

Curvas de desempenho hidráulico

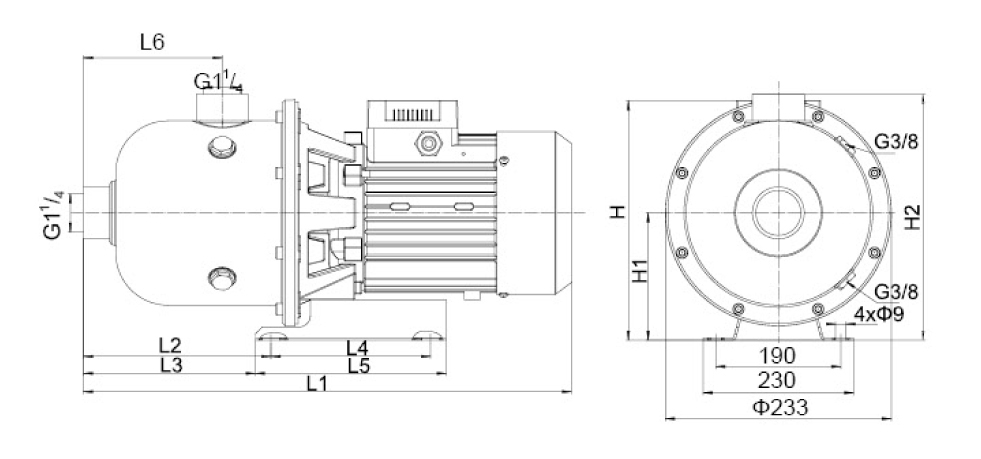

Dimensão
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kgs) 		LxWxH
(mm) 		Quantity
(PCS/20'TEU)
1~ 3~
EDH(m)10-10-F 557 288 273 140 170 188 232.5 226 120 260 21.5 610x265x317 540
EDH(m)10-20-F 557 288 273 140 170 188 232.5 226 120 260 22 610x265x317 540
EDH(m)10-30-F 557 288 273 140 170 188 232.5 226 120 260 23.0 610x265x317 540
EDH(m)10-40-F 600 288 273 140 170 188 236 230 120 260 29.0 660x265x317 480
EDH(m)10-50-F 600 288 273 140 170 188 242 230 120 260 30.7 660x265x317 480
Dados técnicos
Modelo Potência Q(m³/h) 9 11 13 15 17 19 22 25 28
kW HP Q(l/min) 150 183 217 250 283 317 367 417 467
EDH(m)15-10-F 1.1 1.5 H
(m) 		11.6 11 10.4 9.4 9.1 8.5 7.7 5.9 4.8
EDH(m)15-20-F 2.2 3.0 25.4 24.5 23.4 22 21.1 19.7 17.4 15 12
EDH15-30-F 4.0 5.0 38.4 37.2 35.8 34 32.3 30.2 26.6 22.8 18.8
Curvas de desempenho hidráulico
Dimensão
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 Peso
(kg) 		CxLxA
(mm) 		Quantidade
(PCS/20'TEU)
1~ 3~
EDH(m)15-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)15-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH15-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480
Dados técnicos
Modelo Potência Q(m³/h) 9 12 15 18 20 22 25 28 31
kW HP Q(l/min) 150 200 250 300 333 367 417 467 517
EDH(m)20-10-F 1.1 1.5 H
(m) 		12.4 11.9 11.2 10.2 9.5 8.7 8 6.8 5.2
EDH(m)20-20-F 2.2 3.0 26.5 25.7 24.5 23.1 22 20.8 18.5 15.9 13.2
EDH20-30-F 4.0 5.5 41.2 40.3 38.9 36.9 35 33.2 30.1 26.3 22

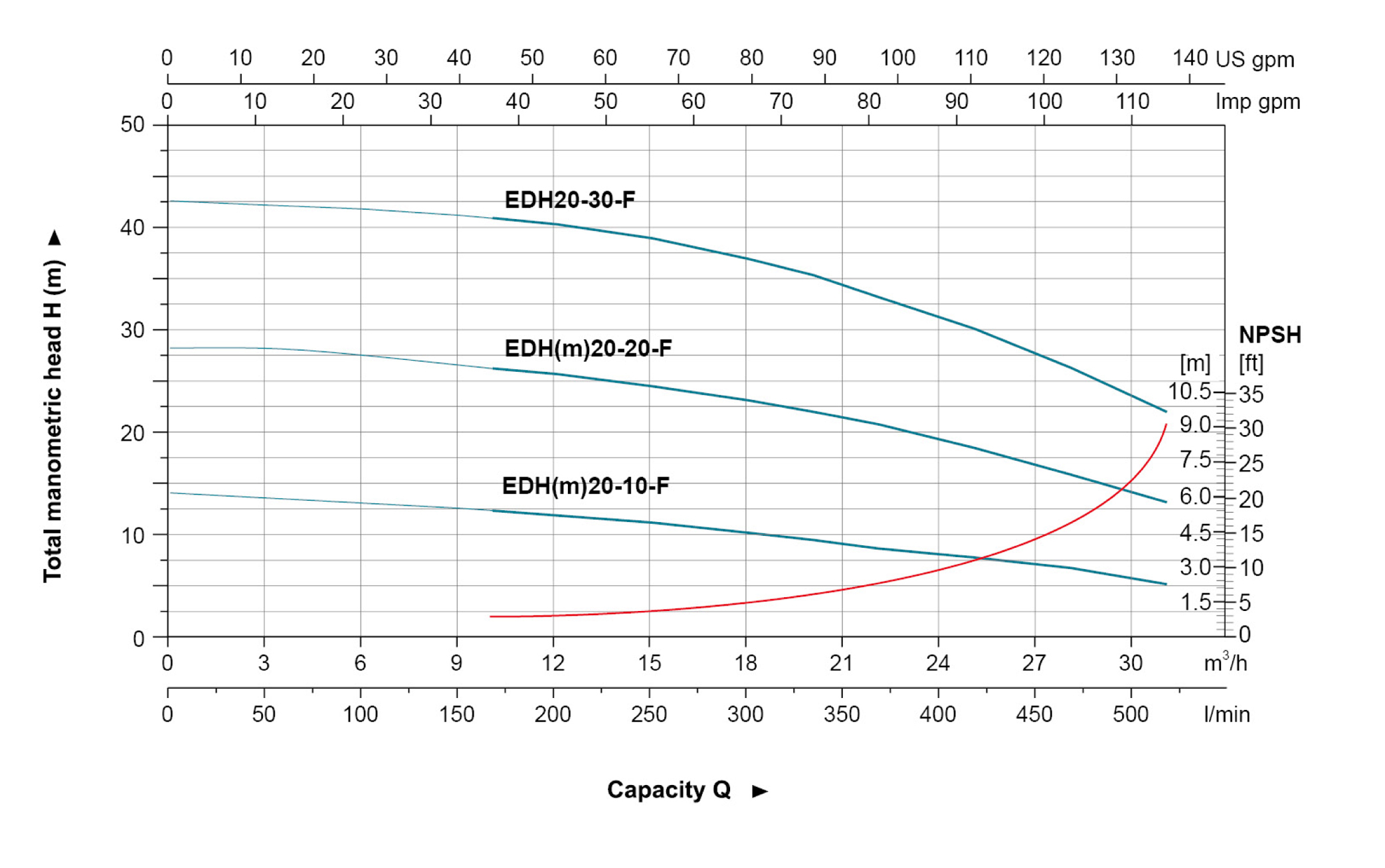

Curvas de desempenho hidráulico
Dimensão
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 Peso
(kg) 		CxLxA
(mm) 		Quantidade
(PCS/20'TEU)
1~ 3~
EDH(m)20-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)20-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH20-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480

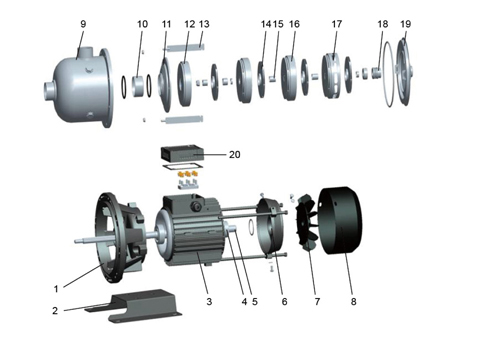

Tabela de materiais
No Peça Material
1 Suporte ZL 102
2 Base W235
3 Estator
4 Rolamento
5 Rotor ZL 102
6 Tampa traseira PP
7 Ventoinha 08F
8 Tampa da ventoinha AISI 304
9 Estrutura da bomba AISI 304
10 Casquilho de afastamento AISI 304
11 Placa de pressão AISI 304
12 Difusor1 AISI 304
13 Placa tensora AISI 304
14 Impulsor AISI 304
15 Luva AISI 304
16 Difusor2 AISI 304
17 Difusor3 AISI 304
18 Selo mecânico Sic/Carbono
19 Tampa do suporte AISI 304
20 Caixa de terminais Plástico
