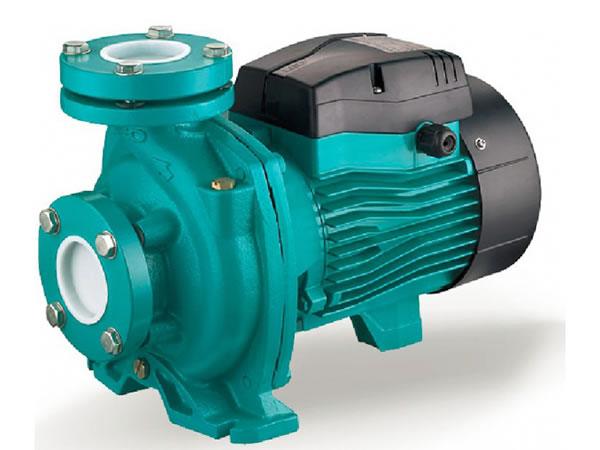

Bomba centrífuga ACm-BF

Bomba centrífuga ACm-BF

Aplicação
- Pode ser usado para transferir água limpa ou outros líquidos semelhante à água nas propriedades físicas e químicas.
- É adequado para abastecimento de água urbano e indústria, pressurização de edifícios altos e combate a incêndio, irrigação de jardim, transferência de água de longa distância, ventilação de aquecimento e controle de ar, circulação e pressurização de água fria e quente, bem como equipamentos de apoio etc.

Bomba
- Corpo da bomba em ferro fundido e apoio sob tratamento especial anti-ferrugem.
- Eixo AISI 304.
- Temperatura máx. do líquido: + 40 ℃.
- Sucção máx.: + 8m.

Motor
- C&L rolamento.
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico (≤1.5KW).
- Classe de isolamento: F.
- Classe de proteção: IPX4.
- Temperatura máx. do ambiente: + 40 ℃.

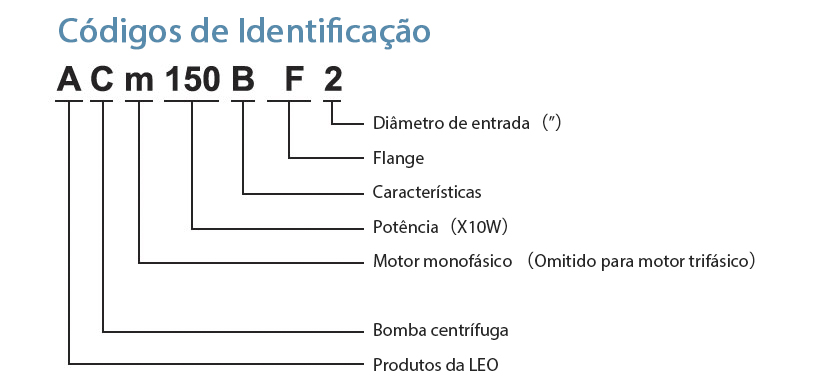

Códigos de Identificação
Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 12 18 24 30 36 42 48 54 60 66 72 84 96
Monofásico Trifásico KW HP Q(l/min) 0 200 300 400 500 600 700 800 900 1000 1100 1200 1400 1600
ACm110BF2 AC110BF2 1.1 1.5 H
(m)		 19.5 18.5 16.5 13 8.5 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm110BF3 AC110BF3 1.1 1.5 12.5 12.5 21.1 11.5 10.5 9.5 8.4 7.1 5.5 ˗ ˗ ˗ ˗ ˗
ACm150BF2 AC150BF2 1.5 2 22 20.5 18.3 14.5 9.5 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm150BF3 AC150BF3 1.5 2 14.5 14.3 14 13.5 12.8 12 11.2 9.9 8.4 6 ˗ ˗ ˗ ˗
ACm220BF3 AC220BF3 2.2 3 17.5 17.3 17.1 16.5 16 15.2 14.2 14.2 11.7 10 7.2 ˗ ˗ ˗
ACm400BF4 AC400BF4 4 5.5 16.5 ˗ ˗ 16 15.8 15.5 15.3 15.3 15 14.7 14.4 14 13.2 12.1

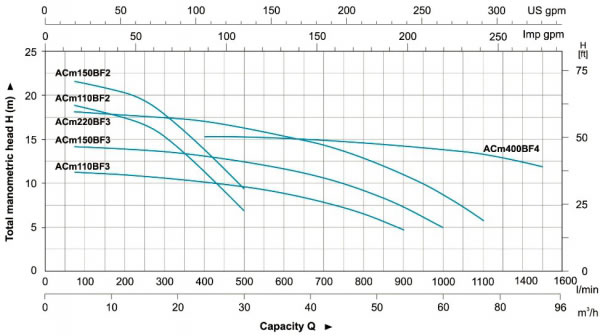

Curva de desempenho hidráulico

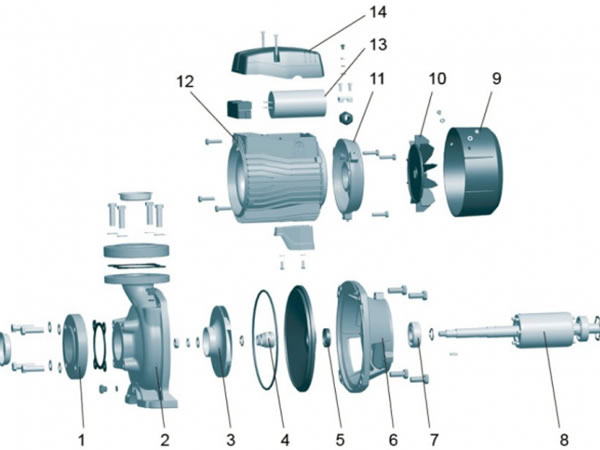

Tabela de materiais
No. Peça Material
1 Flange HT 200
2 Bomba HT 200
3 Impulsor AISI 304/Bronze HT200
4 Estanqueidade mecânica Carbono/cerâmica
5 Vedação de óleo
6 Suporte HT 200
7 Rolamento
8 Rotor
9 Tampa da ventoinha PP
10 Ventoinha PP
11 Tampa traseira HT 200
12 Estator
13 Capacitor
14 Caixa de terminais PC/ABS
