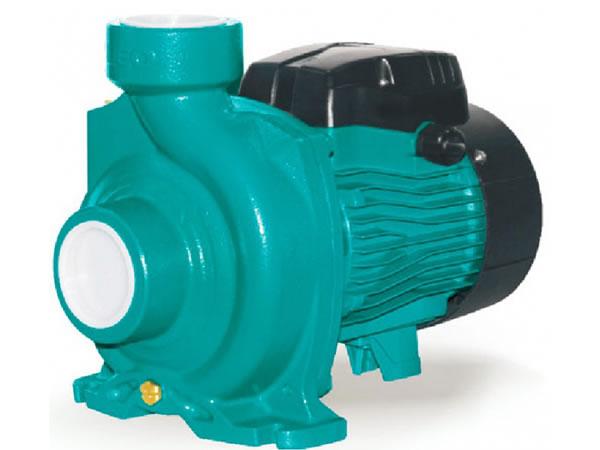

Bomba centrífuga ACm-B3(4)

Bomba centrífuga ACm-B3(4)

Aplicação
- Pode ser usado para transferir água limpa ou outros líquidos semelhante à água nas propriedades físicas e químicas.
- É adequado para abastecimento de água urbano e indústria, pressurização de edifícios altos e combate a incêndio, irrigação de jardim, transferência de água de longa distância, ventilação de aquecimento e controle de ar, circulação e pressurização de água fria e quente, bem como equipamentos de apoio etc.

Bomba
- Corpo da bomba em ferro fundido e apoio sob tratamento especial anti-ferrugem.
- Eixo AISI 304.
- Temperatura máx. do líquido: + 40 ℃.
- Sucção máx.: + 8m.

Motor
- C&L rolamento.
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico (≤1.5KW).
- Classe de isolamento: F.
- Classe de proteção: IPX4.
- Temperatura máx. do ambiente: + 40 ℃.

Códigos de Identificação
Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 12 18 24 30 36 42 48 54 60 66 71
Monofásico Trifásico KW HP Q(l/min) 0 200 300 400 500 600 700 800 900 1000 1100 1200
ACm110B3 AC110B3 1.1 1.5 H (m) 12.5 12.5 12.1 11.5 10.5 9.5 8.4 7.1 5.5 ˗ ˗ ˗
ACm110B4 AC110B4 1.1 1.5 12.5 12.5 12.1 11.5 10.5 9.5 8.4 7.1 5.5 ˗ ˗ ˗
ACm150B3 AC150B3 1.5 2 14.5 14.3 14 13.5 12.8 12 11.2 9.9 8.4 6 ˗ ˗
ACm150B4 AC150B4 1.5 2 14.5 14.3 14 13.5 12.8 12 11.2 9.9 8.4 6 ˗ ˗
ACm220B3 AC220B3 2.2 3 17.5 17.3 17.1 16.5 16 15.2 14.2 13.2 11.7 10 7.2 ˗
ACm220B4 AC220B4 2.2 3 17.5 17.3 17.1 16.5 16 15.2 14.2 13.2 11.7 10 7.2 ˗
ACm300B3 AC300B3 3 4 20 19.8 19.6 19.5 19 18.3 17.5 16.2 14.6 13 11.5 10
ACm300B4 AC300B4 3 4 20 19.8 19.6 19.5 19 18.3 17.5 16.2 14.6 13 11.5 10

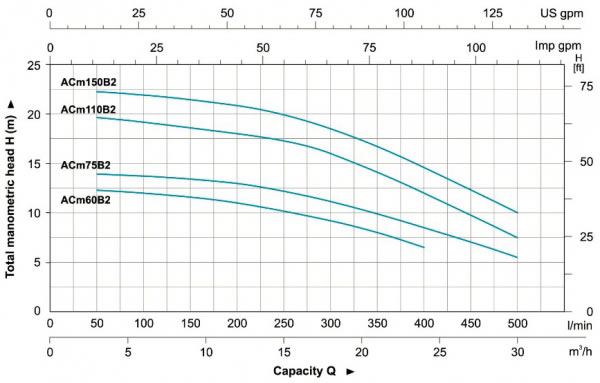

Curva de desempenho hidráulico

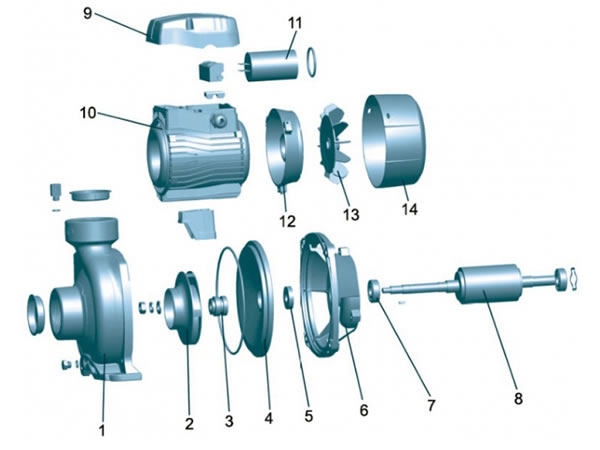

Tabela de materiais
No. Peça Material
1 Conector de enchimento HPb59-1
2 Bomba HT 200
3 Impulsor Bronze
4 Anel-O NBR
5 Estanqueidade mecânica Carbono/cerâmica
6 Tampa do suporte HT 200
7 Vedação de óleo
8 Suporte HT 200
9 Rolamento
10 Rotor
11 Placa de terminal PC
12 Capacitor
13 Caixa de terminais ABS
14 Estator
15 Tampa traseira ZL 102
16 Ventoinha PP
17 Tampa da ventoinha PP
