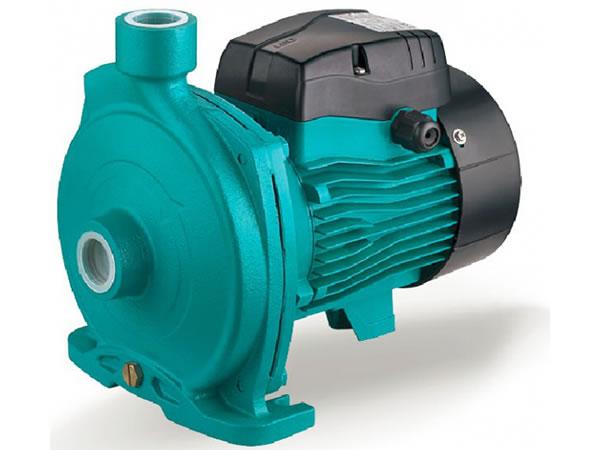

Bomba centrífuga ACm

Aplicação
- Pode ser usado para transferir água limpa ou outros líquidos semelhante à água nas propriedades físicas e químicas.
- É adequado para abastecimento de água urbano e indústria, pressurização de edifícios altos e combate a incêndio, irrigação de jardim, transferência de água de longa distância, ventilação de aquecimento e controle de ar, circulação e pressurização de água fria e quente, bem como equipamentos de apoio etc.

Bomba
- Corpo da bomba em ferro fundido e apoio sob tratamento especial anti-ferrugem.
- Eixo AISI 304.
- Temperatura máx. do líquido: + 40 ℃.
- Sucção máx.: + 8m.

Motor
- C&L rolamento.
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IPX4.
- Temperatura máx. do ambiente: + 40 ℃

Dados técnicos:

MODELO	POTÊNCIA	Q(m³/h)	0	0.6	0.9	1.2	1.8	2.4	3	3.6	4.2	4.5	4.8	5.4	6	6.6	7.2	7.8	8.4	9	9.6	10.8	11.7	12.6
Fase única	Trifásico	KW	HP	Q(l/min)	0	10	15	20	30	40	50	60	70	75	80	90	100	110	120	130	140	150	160	180	195	200
ACm25	˗	0.25	0.3	H (m)	17	16.5	16.2	16	15.5	14.5	13.5	12.5	10.5	9.5	8	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
ACm37	˗	0.37	0.5		23	21.5	21	21	20.5	19.5	18	17	15.5	14.5	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
ACm60	AC60	0.6	0.8		27	26.5	26.2	26	25	24.5	22.5	20	17	15.5	14	10	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
ACm75	AC75	0.75	1		36	35	34	33.5	33	32	31	29	27	26	23.5	20	16	˗	˗	˗	˗	˗	˗	˗	˗	˗
ACm110	AC110	1.1	1.5		40	39	38	38	37.5	37	36	35	33	32	31	29	26	23	20	˗	˗	˗	˗	˗	˗	˗
ACm150	AC150	1.5	2		48	47.5	47	46.5	45.5	44.5	43.5	42.5	41.5	41	40.5	39	37	34.5	31	27	22	˗	˗	˗	˗	˗
	AC220	2.2	3		55	54.5	53	53.5	53	52.5	51.5	50.5	49.5	48	48.5	47	45.5	43.5	40	36.5	32.5	28	˗	˗	˗	˗
ACm110L	AC110L	1.1	1.5		34.5	34.3	34.2	34.1	34	33.8	33.5	33	32.5	32.3	32	31	30.5	29.5	28.5	27.5	26.5	25	23.5	20	16.5	˗
ACm150L	AC150L	1.5	2		37.5	37.2	37	36.9	36.6	36.2	35.8	35.4	35	34.8	34.7	34	33.3	32.5	31.5	30.5	29.5	28.2	27	24	21	19

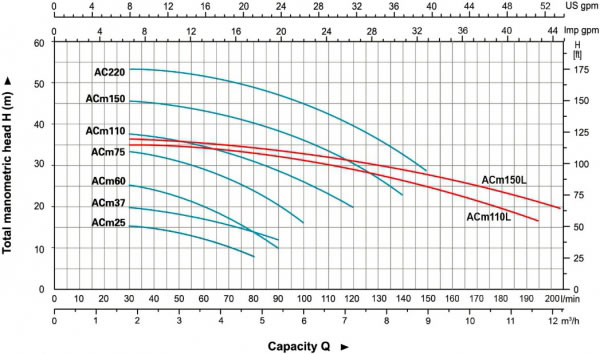

Curva de desempenho hidráulico

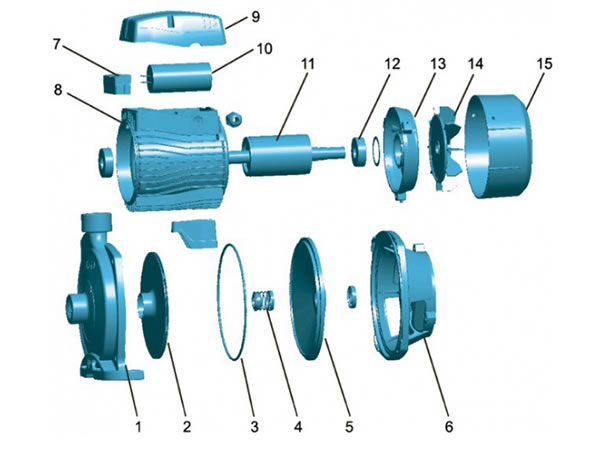

Tabela de materiais

No.	Peça	Material
1	Bomba	HT 200
2	Impulsor	AISI 304 Bronze
3	Anel-O	NBR
4	Estanqueidade mecânica	Carbono/cerâmica
5	Tampa do suporte	AISI 304/HT 200
6	Suporte	ZL 102
7	Placa de terminais	PC
8	Estator
9	Caixa de terminais	ABS
10	Capacitor
11	Rotor
12	Rolamento
13	Tampa traseira	ZL 102
14	Ventoinha	PP
15	Tampa da ventoinha	PP
