Aplicação
- Pode ser usado para transferir água limpa ou outros líquidos semelhante à água nas propriedades físicas e químicas.
- É adequado para abastecimento de água urbano e indústria, pressurização de edifícios altos e combate a incêndio, irrigação de jardim, transferência de água de longa distância, ventilação de aquecimento e controle de ar, circulação e pressurização de água fria e quente, bem como equipamentos de apoio etc.

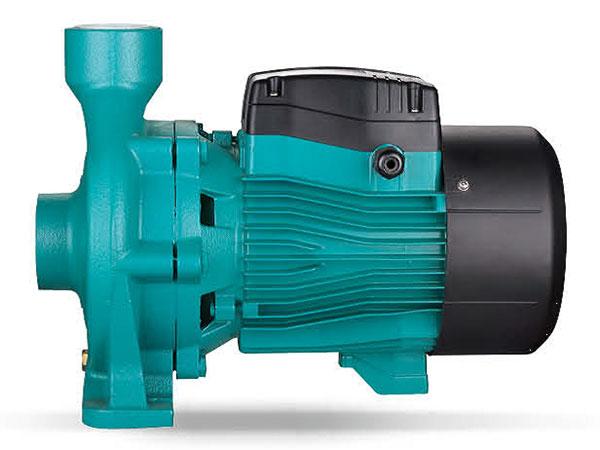

Bomba
- Corpo da bomba em ferro fundido e apoio sob tratamento especial anti-ferrugem.
- Eixo AISI 304.
- Temperatura máx. do líquido: + 40 ℃.
- Sucção máx.: + 8m.
Motor
- C&L rolamento.
- Motor com bobina de cobre.
- Classe de isolamento: F.
- Classe de proteção: IPX4.
- Temperatura máx. do ambiente: + 40 ℃.
MODELO | POTÊNCIA | Q(m³/h) | 0 | 6 | 9 | 12 | 15 | 18 | 24 | 27 | 30 | 36 | 42 | 48 | 54 | ||
Fase única | Trifásico | KW | HP | Q(l/min) | 0 | 100 | 150 | 200 | 250 | 300 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
AC220CH2 | 2.2 | 3 | H (m) |
31 | 30 | 29.5 | 28.5 | 27.5 | 26 | 21.5 | 18.5 | ˗ | ˗ | ˗ | ˗ | ˗ | |
AC300CH2 | 3 | 4 | 38 | 37.5 | 37 | 36 | 34.5 | 33 | 28.5 | 25.5 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
AC400CH2 | 4 | 5.5 | 49 | 48 | 47 | 46 | 45 | 43.5 | 39.5 | 37 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
˗ | AC550CH2 | 5.5 | 7.5 | 54 | 52.5 | 52 | 51 | 50 | 49 | 46 | 44 | 42 | ˗ | ˗ | ˗ | ˗ | |
AC300C2 | 3 | 4 | 30 | 29.5 | 29 | 28.5 | 28 | 27 | 25 | 23.5 | 22 | 19.5 | 15.5 | 11.5 | ˗ | ||
AC400C2 | 4 | 5 | 39 | 38.5 | 38 | 37.5 | 37 | 36 | 34 | 32.5 | 31 | 28 | 24 | 18.5 | 13 | ||
˗ | AC550C2 | 5.5 | 7.5 | 46.5 | 45.5 | 45 | 44.5 | 43.5 | 42.5 | 40 | 38.5 | 37 | 33 | 28 | 22 | 15 | |
˗ | AC750C2 | 7.5 | 10 | 56.5 | 55 | 55 | 54.5 | 53.5 | 52.5 | 50 | 48.5 | 46.5 | 42 | 36.5 | 30.5 | 20 | |
˗ | AC750C4 | 7.5 | 10 | 52.5 | 52 | 52 | 51.5 | 51 | 50.5 | 48 | 46.5 | 44.5 | 40 | 35.5 | 30.5 | 24 |

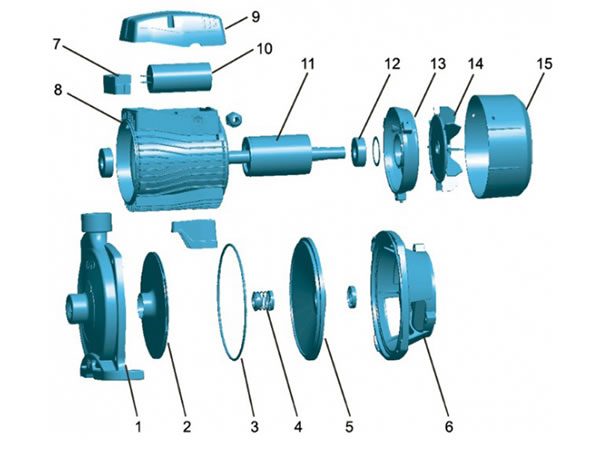

No. | Peça | Material |
1 | Bomba | HT 200 |
2 | Impulsor | AISI 304 Bronze |
3 | Estanqueidade mecânica | Carbono/cerâmica |
4 | Tampa do suporte | HT 200 |
5 | Vedação de óleo | |
6 | Suporte | HT 200 |
7 | Rolamento | |
8 | Rotor | |
9 | Tampa da ventoinha | PP |
10 | Ventoinha | PP |
11 | Tampa traseira | ZL 102 |
12 | Estator | |
13 | Capacitor | |
14 | Caixa de terminais | ABS |
