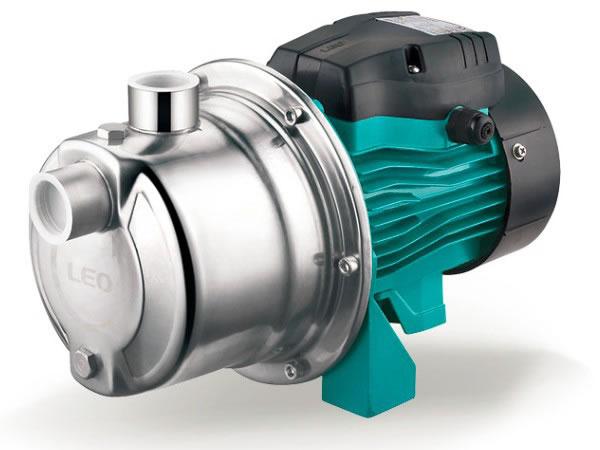

Bomba de jato AJm-S

Bomba de jato AJm-S

Aplicação
- Pode ser usado para transferir água limpa ou outros líquidos semelhantes à água nas propriedades físicas e químicas.
- Adequado para retirar água do poço, aspersão de irrigação no jardim, pressurização de água corrente e equipamento de apoio etc.

Bomba
- Corpo de bomba em ferro fundido e apoio sob tratamento especial anti-ferrugem.
- Turbina em aço inoxidável.
- Eixo AISI 304.
- Temperatura máx. do líquido: + 40 ℃.
- Sucção máx.: + 9m.

Motor
- C&L rolamento.
- Motor com enrolamento de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IPX4.
- Temperatura máx. do ambiente: + 40 ℃.

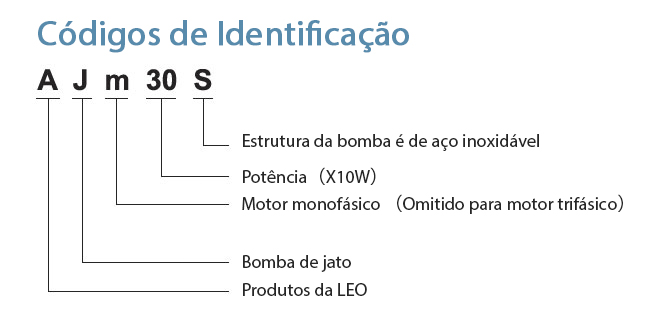

Códigos de Identificação
Dados técnicos
MODELO POTÊNCIA Q(m³/h) 0 0.3 0.6 0.9 1.2 1.5 1.8 2.1 2.4 2.8 3 3.3 3.6 3.9
KW HP Q(l/min) 0 5 10 15 20 25 30 35 40 47 50 55 60 65
AJm30 0.3 0.4 H
(M)
35 30 26 22.5 20 18 16 14 ˗ ˗ ˗ ˗ ˗ ˗
AJm45 0.45 0.6 41 36 32 28 25 22 20 18 ˗ ˗ ˗ ˗ ˗ ˗
AJm60 0.6 0.8 45 41 37 33.5 31 28.5 26 24 22.5 21 ˗ ˗ ˗ ˗
AJm75 0.75 1 40 38 36 34.5 33 31.5 30 29 28 27 26 25 24 23
AJm75H 0.75 1 51 47 43 40 37 34.5 32 30 27.5 25 ˗ ˗ ˗ ˗
AJm90 0.9 1.2 48 46 44 42.5 41 39.5 38 36 35 34 33 32 31 30
AJm90H 0.9 1.2 62 57 53 49 46 43 40 37 35 33 ˗ ˗ ˗ ˗

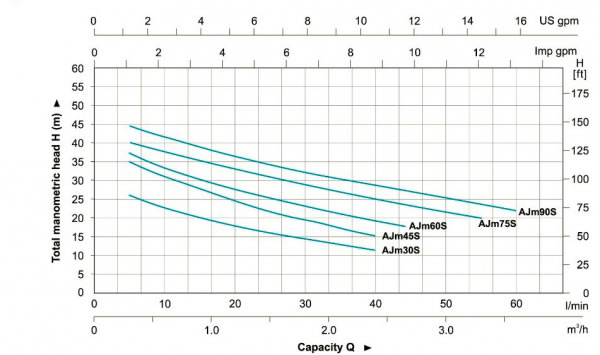

Curva de desempenho hidráulico

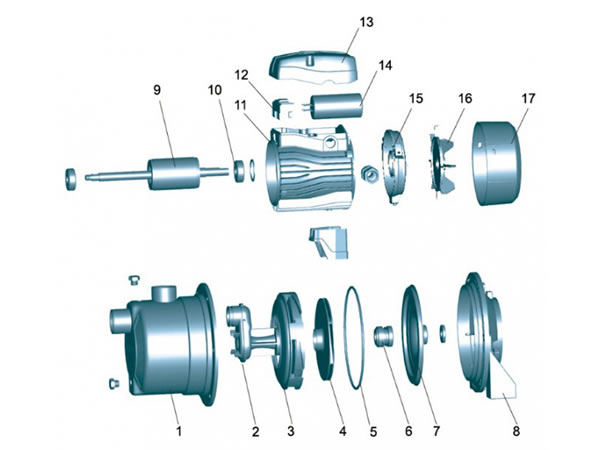

Tabela de materiais
No. Peça Material
1 Bomba HT 200
2 Tubo de venturi PPO
3 Difusor PPO
4 Impulsor AISI 304
5 Estanqueidade mecânica Carbono/cerâmica
6 Anel-O NBR
7 Tampa do suporte AISI 304
8 Suporte AISI 304
9 Rolamento
10 Rotor
11 Tampa da ventoinha PP
12 Ventoinha PP
13 Tampa traseira ZL 102
14 Capacitor
15 Caixa de terminais ABS
16 Placa de terminais
17 Estator
