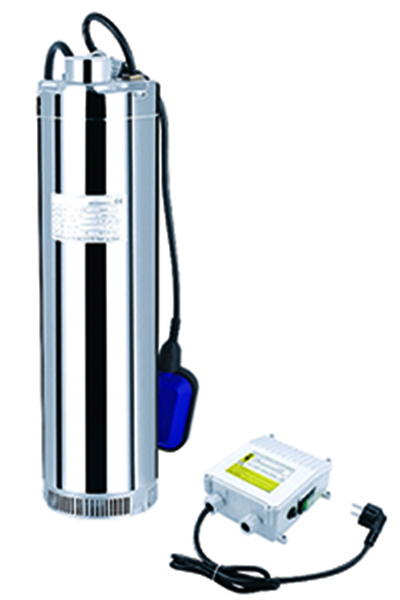

Bomba submersa para poço artesiano 5DW

Bomba submersa para poço artesiano 5DW

Aplicações
- Para o abastecimento de água de poços ou reservatórios
- Para uso doméstico, aplicações civis ou industriais
- Para uso e irrigação de jardim

Condições de operação
- Temperatura liquida máxima de até +35°C
- Imersão mínima: 100 mm
- Imersão máxima: 20 m
- Diâmetro minimo do poço: 5"

Caracteristicas 5
- Motor rebobinável - Monofásico: 220 - 240V/50Hz - Trifásico: 380 - 415V /50Hz - Comprimento do cabo: 15 m - Classe de isolamento: F - Classe de proteção: IP68

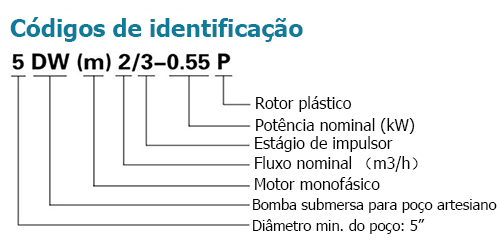

Códigos de identificação
Dados técnicos da bomba 5DW-P
Modelo P2 Entrega n≈2850 1/min
Q (m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5 5
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75 83.2
5DWm2/3-0.55P 5DW2/3-0.55P 0.55 0.75 H(m) 38 35 33 31 28.5 25 20.5 16.5 12 7
5DWm2/4-0.6P 5DW2/4-0.6P 0.6 0.8 49 46 43.5 40 37 32.5 27.5 22 16 10
5DWm2/5-0.75P 5DW2/5-0.75P 0.75 1 60 56 52.5 48.5 44 39 33 26 19 11
5DWm2/6-0.9P 5DW2/6-0.9P 0.9 1.2 73 68 64 60 54 48 40.5 32 23 14.5
5DWm2/7-1.1P 5DW2/7-1.1P 1.1 1.5 85 80 76 70 65 57 48 38.5 30 18
5DWm2/8-1.3P 5DW2/8-1.3P 1.3 1.75 97 91 87 80 74 65 55 44 32 20

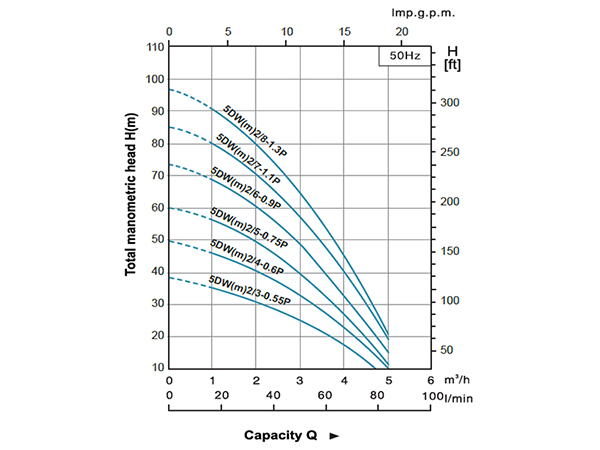

Curva de rendimento hidráulico para bomba 5DW-P
Dados técnicos da bomba 5DW2
Modelo P2 Entrega n≈2850 1/min
Q (m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75
5DWm2/3-0.55 5DW2/3-0.55 0.55 0.75 H(m) 33 31 29.5 27.5 25 22 19 16 12
5DWm2/4-0.55 5DW2/4-0.55 0.55 0.75 44 41.5 39.5 36.5 33.5 29.5 25.5 21 16
5DWm2/5-0.75 5DW2/5-0.75 0.75 1 53 49.5 47 44 40 35 30 25 19
5DWm2/6-0.9 5DW2/6-0.9 0.9 1.2 65 61 58 54 49 43 37 30.5 23
5DWm2/7-0.9 5DW2/7-0.9 0.9 1.2 76.5 71 67.5 62.5 57.5 52.5 46 40 32.5
5DWm2/8-1.1 5DW2/8-1.1 1.1 1.5 87.5 81 77 71.5 66 60 52.5 46 37
Curva de rendimento hidráulico para bomba 5DW2
Dados técnicos da bomba 5DW4
Modelo P2 Entrega n≈2850 1/min
Q (m³/h) 0 2.5 3 3.5 4 4.5 5 6 7 8
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 41.6 50 58.3 66.6 75 83.3 100 116 133
5DWm4/4-0.9 5DW4/4-0.9 0.9 1.2 H(m) 43 39 38 36.5 35 33 30 25.5 19.5 13
5DWm4/5-1.1 5DW4/5-1.1 1.1 1.5 53 48 46.5 45 43 40 37.5 32 24 15
5DWm4/6-1.1 5DW4/6-1.1 1.1 1.5 66 60 58 56 54 51.5 49 42 34 20.5
5DWm4/7-1.5 5DW4/7-1.5 1.5 2 77 70 68 65.5 63 60 57 49 39.5 24
5DWm4/8-1.5 5DW4/8-1.5 1.5 2 88 80 77.5 75 72 68.5 65 56 45 27.5

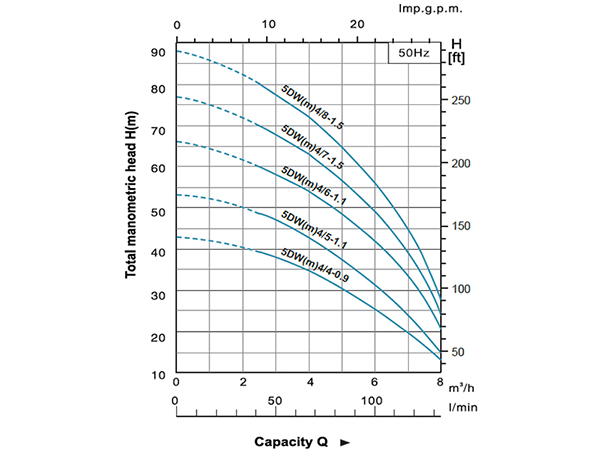

Curva de rendimento hidráulico para bomba 5DW4
Dados técnicos da bomba 5DW8
Modelo P2 Entrega n≈2850 1/min
Q (m³/h) 0 5 6 7 8 9 10 11
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 83.3 100 116 133 150 166 183
5DWm8/3-1.1 5DWm8/3-1.1 1.1 1.5 H(m) 34.5 29.5 28 26.5 24.5 22.5 20 16.5
5DWm8/4-1.5 5DWm8/4-1.5 1.5 2 45.5 39 37 35 35 30 26.5 22.5

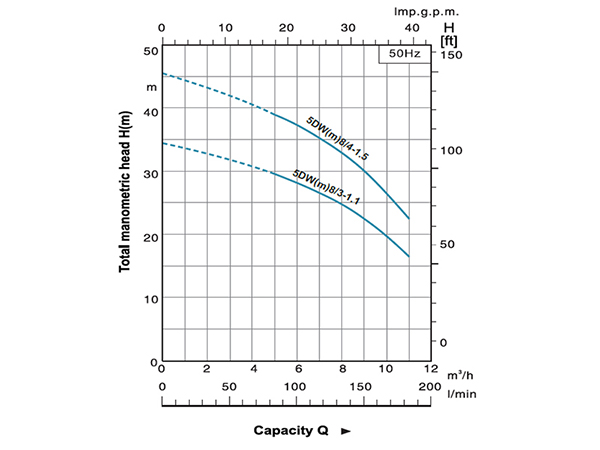

Curva de rendimento hidráulico para bomba 5DW8
Tabela de material para a bomba submersa de poço 5DW
No Componentes Material
5DW-P 5DW
5 Cobertura superior Cast iron (Standard)
Cast Cu & AISI 304 Optional 		Cast Cu (Standard)
AISI 304 Optional
7 Caixa de rolamento
6 Caixa de rolamento superior Alumínio fundido
10 Colchete de selo AISI 304 AISI 304
11 Carcaça do motor AISI 304 AISI 304
12 Invólucro exterior AISI 304 AISI 304
13 Corpo da bomba AISI 304 AISI 304
14 Impulsor PPO AISI 304
15 Difusor PPO AISI 304
17 Interligação de sucço AISI 304
17a Anel de acoplamento PPO /
22 Montagem de assentos PPO /
25 Coador AISI 304
27 Estator
28 Rotor
31a,b Rolamento
32 Condensador
34a Selo mecânico Carbono/Cerâmica
34b Selo mecânico Sic/Sic
36a,b,c Anel O-ring NBR
38 Manga do veio AISI 304
39 Rolamento arbusto PU /
40 Anel de aperto / Cast Cu
40a Placa de selagem AISI 304 /
40b Placa de travamento AISI 304 /
41a Calço / AISI 304
41b Bloco de prensagem AISI 304 /
46 Circlip AISI 304 /
47 Cabo H07RN-F
