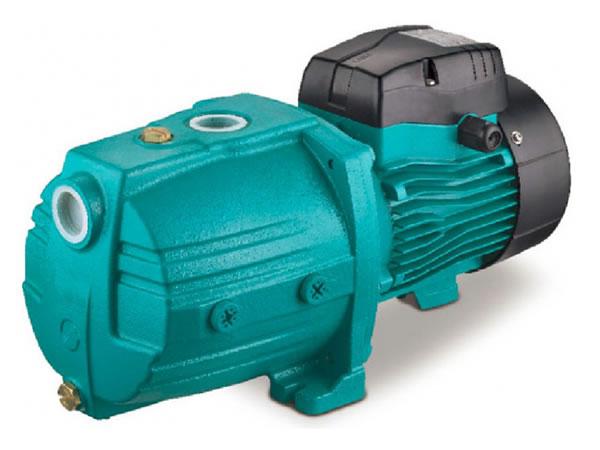

Bomba centrífuga multiestágio 3(4)ACm

Bomba centrífuga multiestágio 3(4)ACm

Aplicação
- Pode ser usado para transferir água limpa ou outros líquidos semelhante à água nas propriedades físicas e químicas.
- É adequado para abastecimento de água urbano e industrial, abastecimento de água doméstica, edifícios altos, transferência de água de longa distância e equipamentos auxiliares relacionados.

Bomba
- Corpo da bomba em ferro fundido e apoio sob tratamento especial anti-ferrugem.
- Eixo AISI 304.
- Temperatura máx. do líquido: + 40 ℃.
- Sucção máx.: + 8m.

Motor
- C&L rolamento.
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IPX4.
- Temperatura máx. do ambiente: + 40 ℃.

Dados técnicos

MODELO	POTÊNCIA	Q(m³/h)	0	0.3	0.6	0.9	1.2	1.5	1.8	2.4	3	3.6	4.2	4.8	5.4
Monofásico	Trifásico	KW	HP	Q(l/min)	0	5	10	15	20	25	30	40	50	60	70	80	90
3ACm45	˗	0.45	0.6	H(m)	35	33.5	32.5	31.5	30	28.5	26.5	23	18.5	14	9	˗	˗
4ACm60	˗	0.6	0.85		46.5	45	44	42.5	40.5	38.5	36	30	24	17	10	˗	˗
3ACm60	˗	0.6	0.85		36	35.5	35	34.5	34	33.5	32.5	30.5	28.5	26	23	19	13.5
4ACm75	4AC75	0.75	1		46.5	45	44	43	42	41	40	38	35.5	32.5	28	23	17

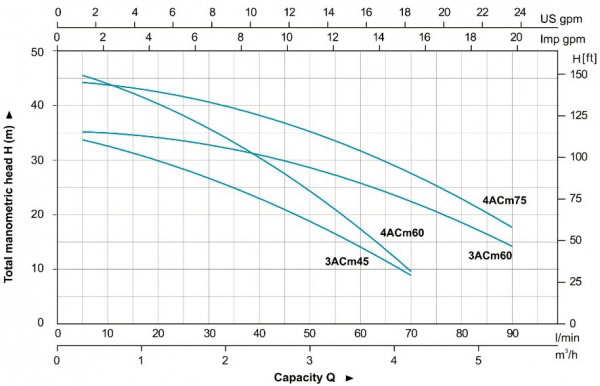

Curva de desempenho hidráulico

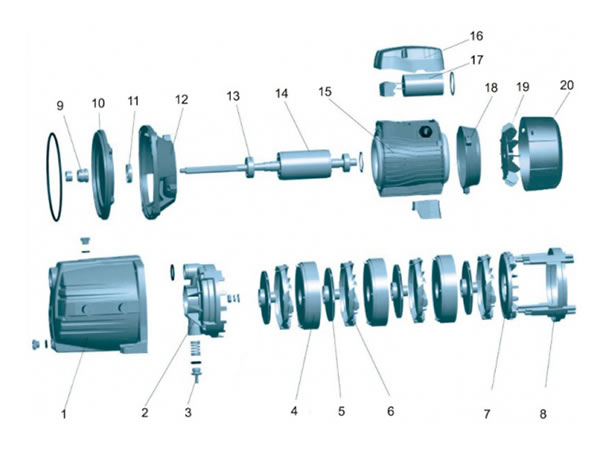

Tabela de materiais

No.	Peça	Material
1	Bomba	HT 200
2	Tampa da bomba	PPO
3	Válvula de retorno	PPO
4	Difusor 1	PPO
5	Impulsor	PPO
6	Difusor 2	PPO
7	Suporte do difusor	PPO
8	Moldura de suporte	PPO
9	Estanqueidade mecânica	Carbono/cerâmica
10	Tampa do suporte	HT 200
11	Vedação de óleo
12	Suporte	ZL 102
13	Rolamento
14	Rotor
15	Estator
16	Caixa de terminais	ABS
17	Capacitor
18	Tampa traseira	ZL 102
19	Ventoinha	PP
20	Tampa da ventoinha	PP
