Aplicação
- Pequenas irrigação elétrica e equipamentos de drenagem.
- Particularmente aplicado no poço de bombeamento urbano de água, irrigação de campo e drenagem, irrigação do jardim e abastecimento de água domiciliar, bem como a drenagem de água industrial acumulada, abastecimento de água e drenagem para a construção, pecuária, etc.
Motor
- Bobina de cobre.
- Construído com protetor térmico.
- Eixo de aço inoxidável soldado.
- Classe de isolamento: B.
- Classe de proteção: IP68.
Bomba
- Corpo da bomba em aço inoxidável.
- Imersão máx.: 5m.
- Temperatura máx. do líquido: + 40 ℃.
- Valor líquido pH: 4-10.
- Densidade máx. do líquido: 1.03x103 kg/m3.

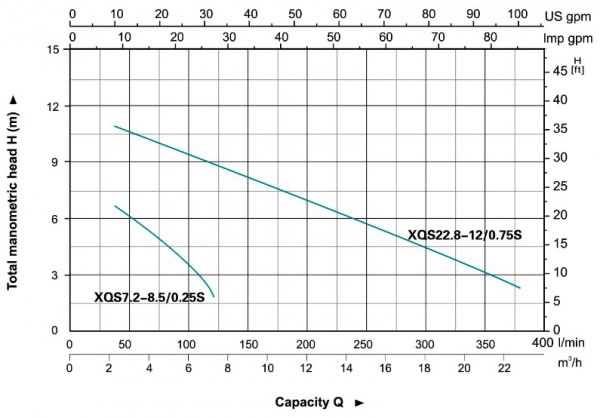

Modelo | Potência | Diâmetro de saída (mm) | Voltagem (V/Hz) | Fluxo máx. (l/min) | Cabeçote máx. (m) | Diâm. Máx. da partícula (mm) | GW (kgs) | Tamanho da embalagem (mm) | |
KW | HP | ||||||||
XQS7.2-8.5/0.25S | 0.25 | 0.33 | 40,32,25 | 220/50 | 120 | 8.5 | 10.2 | 175x175x360 | 2131 |
XQS22.8-12/0.75S | 0.75 | 1 | 50 | 220/50 | 380 | 12 | 19.2 | 220x220x440 | 1132 |

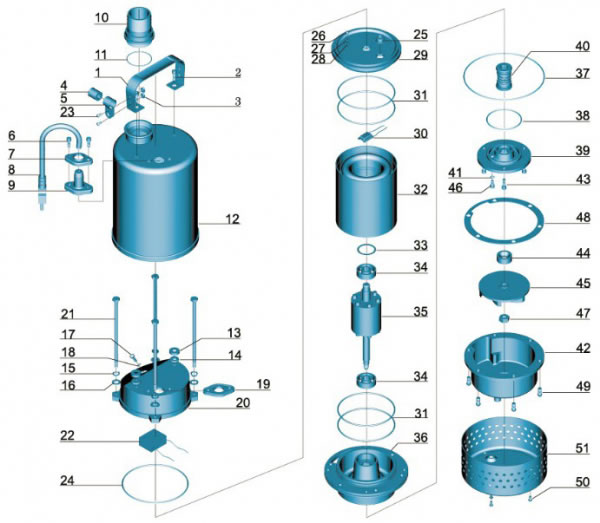

No. | Peça | Material | No. | Peça | Material |
1 | Alça | Aço inoxidável | 27 | Arruela de alongamento | 65Mn |
2 | Parafuso | Aço inoxidável | 28 | Arruela | CuZn40 |
3 | Porca | Aço inoxidável | 29 | Tampa do motor | Aço inoxidável |
4 | Protetor | FKM | 30 | Protetor térmico | |
5 | Pressionador de cabo | Aço inoxidável | 31 | Anel-O | FKM |
6 | Parafuso | Aço inoxidável | 32 | Estator | |
7 | Flange | Aço inoxidável | 33 | Arruela ondulada | 65Mn |
8 | Cabo | 34 | Rolamento de esfera | ||
9 | Protetor do cabo | CR | 35 | Rotor | |
10 | Conector | ABS | 36 | Peça de conexão | Aço inoxidável |
11 | Anel-O | FKM | 37 | Anel-O | FKM |
12 | Carcaça do motor | Aço inoxidável | 38 | Anel-O | FKM |
13 | Arruela de borracha | FKM | 39 | Tampa da câmara de óleo | Aço inoxidável |
14 | Arruela | Steel | 40 | Estanqueidade mecânica | Sic/Sic |
15 | Arruela de alongamento | Aço inoxidável | 41 | Anel-O | FKM |
16 | Arruela | Aço inoxidável | 42 | Bomba | Aço inoxidável |
17 | Parafuso | Aço inoxidável | 43 | Parafuso | Aço inoxidável |
18 | Anel-O | FKM | 44 | Vedação de óleo | |
19 | Arruela de borracha | FKM | 45 | Impulsor | Aço inoxidável |
20 | Tampa do capacitor | Aço inoxidável | 46 | Parafuso | Aço inoxidável |
21 | Parafuso | Aço inoxidável | 47 | Porca | Aço inoxidável |
22 | Capacitor | 48 | Arruela de borracha | FKM | |
23 | Parafuso | Aço inoxidável | 49 | Parafuso | Aço inoxidável |
24 | Anel-O | FKM | 50 | Parafuso | Aço inoxidável |
25 | Suporte do cabo | NBR | 51 | Filtro de rede | Aço inoxidável |
26 | Parafuso | CuZn40 |
