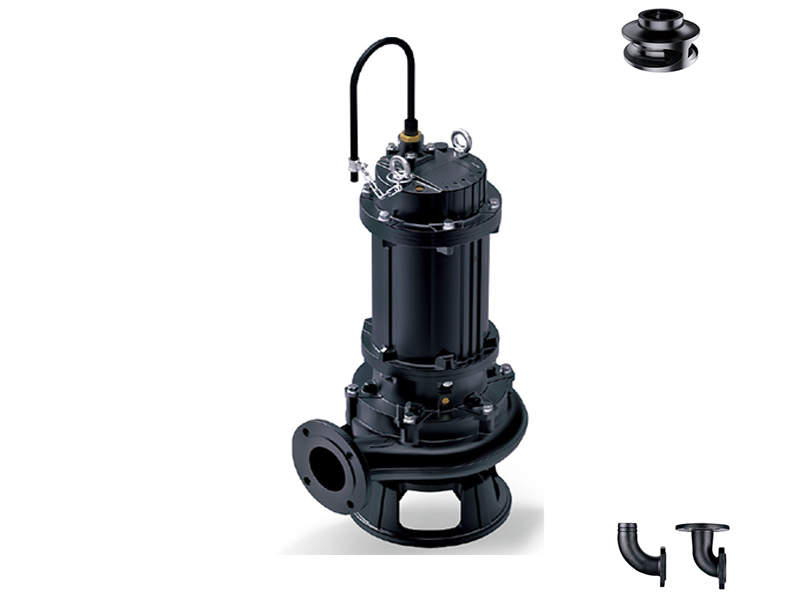

Bomba submersível para esgoto SW
Aplicação
- Usada nos sitemas de pressão de esgotos
-Drenagem de águas residuais de residencies individuais, edificios de apartamentos, desenvolvimentos recriativos, modelos
- Transferência de aguas residuais de edificios comerciais, plantas industriais, amostras de águas residuais, hospitais pequenos
- Drenagem de água residual em escolas e parques
- Transferência de varias águas residuais e esgotos
Caracteristicas da bomba
- Instalações flexiveis com mangueiras, tubeiras e sistemas de acoplamento rápido
- Eixo soldado de carcaça de aço
Condições de trabalho
- Densidade de água: 1x 103 kg/m3
- Temperatura liquida: 0 - 40 °C
- Valor PH liquido: 4 - 10
- Profundidade max. de imersão: 5 m
Caracteristticas do motor da bomba
- Motor com bobinagem de cobre
- Classe de isolamento: F
- Classe de proteção: IPX8
- Voltagem: 380V/50Hz
- Selo mecânico: selo mecânico de terminal dupla
1. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 150SW150-10-7.5L/4 | 7.5 | 10 | 1450 | 300 | 16 | 150(6") | 150-150 | 75 | 160 | 1154x549x532 |
| 150SW110-10-5.5/4 | 5.5 | 7.5 | 1450 | 260 | 12 | 150(6") | 150-150 | 75 | 155 | 1154x549x532 |

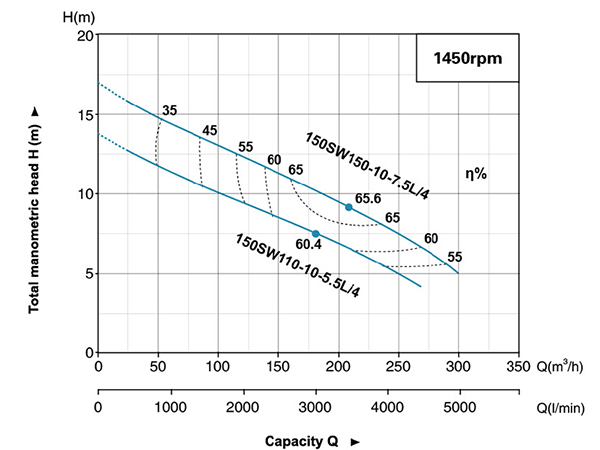

Curva de rendimento hidráulico
2. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 150SW100-10-7.5L | 7.5 | 10 | 2900 | 150 | 20 | 150(6") | 150-150 | 35 | 120 | 1059x414x469 |

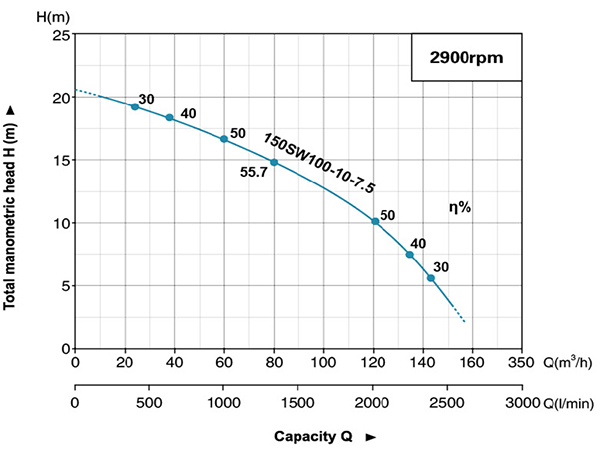

Curva de rendimento hidráulico
3. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 100SW65-22-7.5L | 7.5 | 10 | 2900 | 108 | 31 | 100(4") | 100-100 | 35 | 118 | 1059x414x469 |
| 100SW45-22-5.5L | 5.5 | 7.5 | 2900 | 100 | 28 | 100(4") | 100-100 | 30 | 93 | 954x404x437 |

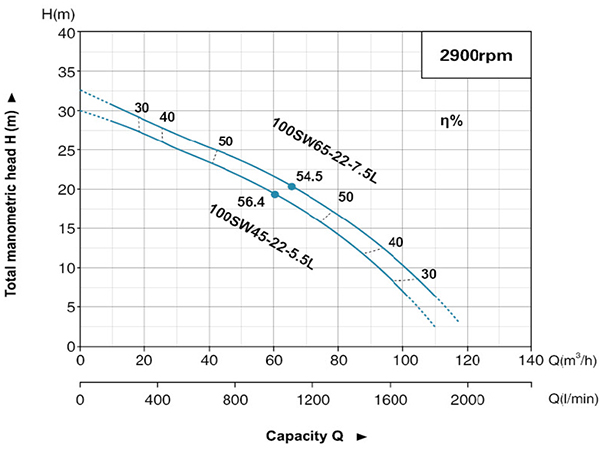

Curva de rendimento hidráulico
4. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 100SW100-15-7.5L/4 | 7.5 | 10 | 1450 | 140 | 21 | 100(4") | 100-100 | 55 | 150 | 1154x549x532 |
| 100SW65-15-5.5L/4 | 5.5 | 7.5 | 1450 | 120 | 18 | 100(4") | 100-100 | 55 | 145 | 1154x549x532 |
Curva de rendimento hidráulico
5. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 80SW45-22-7.5L/4 | 7.5 | 10 | 1450 | 80 | 26 | 80(3") | 80-80 | 30 | 150 | 1127x550x450 |

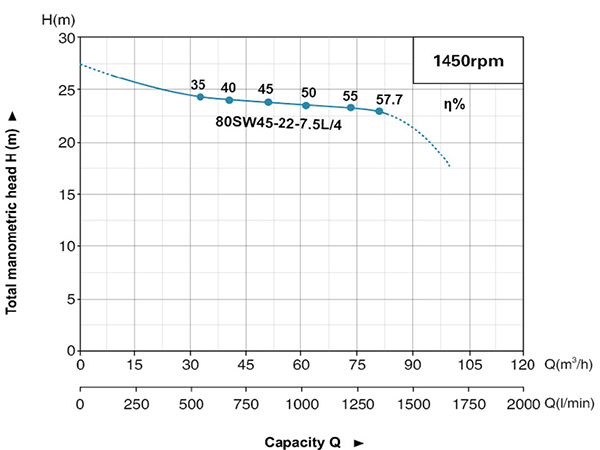

Curva de rendimento hidráulico
6. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 80SW30-36-7.5L | 7.5 | 10 | 2900 | 75 | 41 | 80(3") | 80-80 | 30 | 118 | 1059x414x469 |
| 80SW30-30-5.5L | 5.5 | 7.5 | 2900 | 70 | 35 | 80(3") | 80-80 | 30 | 93 | 954x404x437 |

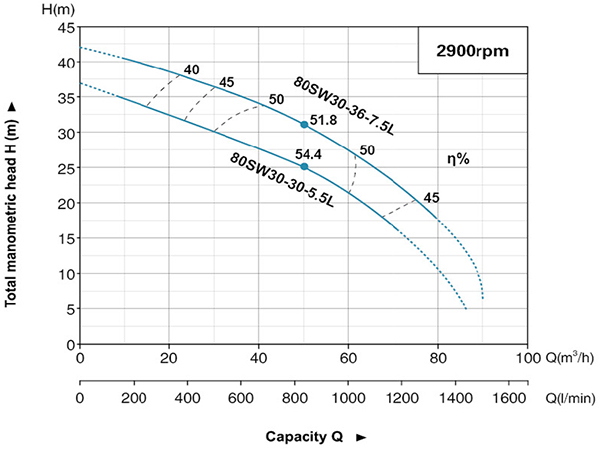

Curva de rendimento hidráulico
7. Dados técnicos
| Modelo | Potência do motor | Velocidade | Fluxo máx. | Cabeçote máx. | Descarga | Instalação de guiamentos | Dia. Sólido max. | P.L | Dimensão da embalagem |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 50SW20-45-7.5L | 7.5 | 10 | 2900 | 45 | 50 | 50(2") | 50-50 | 20 | 120 | 1032x430x360 |

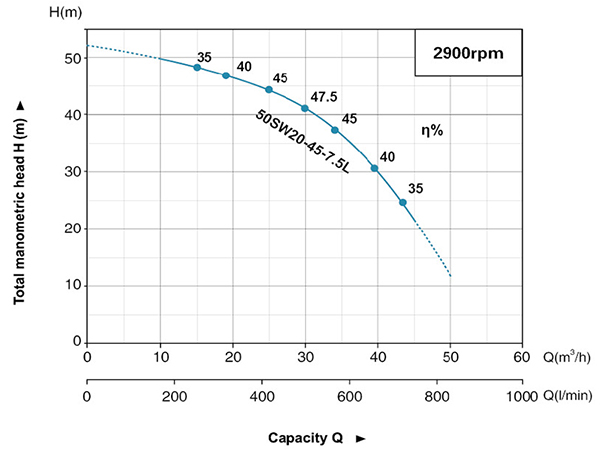

Curva de rendimento hidráulico

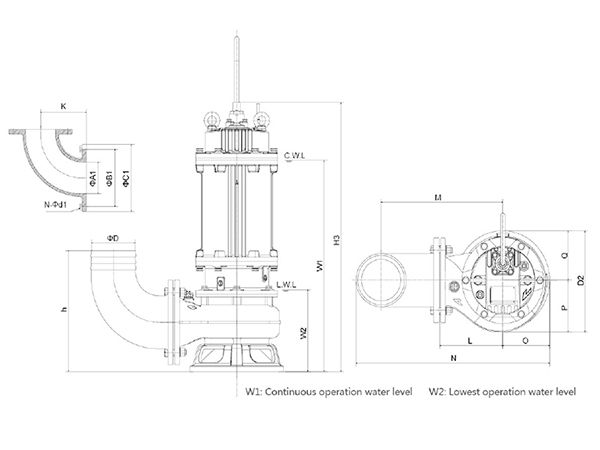

Dimensão
| Modelo |
∅ D |
∅ A1 |
∅ B1 |
∅ C1 |
N-∅d1 |
h |
W1 |
W2 |
H3 |
K |
N |
O |
P |
Q |
L |
M |
D2 |
| 150SW150-10-7.5L/4 |
150 |
150 |
225 |
265 |
8- ∅18 |
465 |
756 |
330 |
910 |
230 |
770 |
195 |
217 |
170 |
300 |
500 |
387 |
| 150SW110-10-5.5/4 |
150 |
150 |
225 |
265 |
8- ∅18 |
465 |
756 |
330 |
910 |
230 |
770 |
195 |
217 |
170 |
300 |
500 |
388 |
| 150SW100-10-7.5L |
150 |
150 |
225 |
265 |
8- ∅18 |
379 |
660 |
241 |
811 |
230 |
640 |
145 |
162 |
155 |
210 |
410 |
317 |
| 100SW65-22-7.5L |
100 |
100 |
170 |
210 |
4- ∅18 |
315 |
639 |
220 |
790 |
150 |
530 |
155 |
155 |
155 |
200 |
340 |
310 |
| 100SW45-22-5.5L |
100 |
100 |
170 |
210 |
4- ∅18 |
315 |
609 |
220 |
744 |
150 |
530 |
155 |
155 |
155 |
200 |
340 |
310 |
| 100SW100-15-7.5L/4 |
100 |
100 |
170 |
210 |
4- ∅18 |
390 |
722 |
295 |
873 |
150 |
655 |
187 |
200 |
175 |
280 |
420 |
373 |
| 100SW65-15-5.5L/4 |
100 |
100 |
170 |
210 |
4- ∅18 |
390 |
722 |
295 |
873 |
150 |
655 |
187 |
200 |
175 |
280 |
420 |
373 |
| 80SW30-36-7.5L |
80 |
80 |
150 |
190 |
4- ∅18 |
332 |
640 |
215 |
785 |
140 |
520 |
143 |
155 |
155 |
200 |
335 |
310 |
| 80SW30-30-5.5L |
80 |
80 |
150 |
190 |
4- ∅18 |
332 |
607 |
215 |
735 |
140 |
515 |
136 |
155 |
155 |
200 |
335 |
310 |
| 80SW45-22-7.5L/4 |
80 |
80 |
150 |
190 |
4- ∅18 |
390 |
679 |
285 |
880 |
155 |
615 |
173 |
179 |
260 |
395 |
349 |
390 |
| 50SW20-45-7.5L |
50 |
50 |
110 |
140 |
4- ∅14 |
284 |
626 |
221 |
777 |
105 |
484 |
133 |
137.5 |
200 |
320 |
272 |
284 |

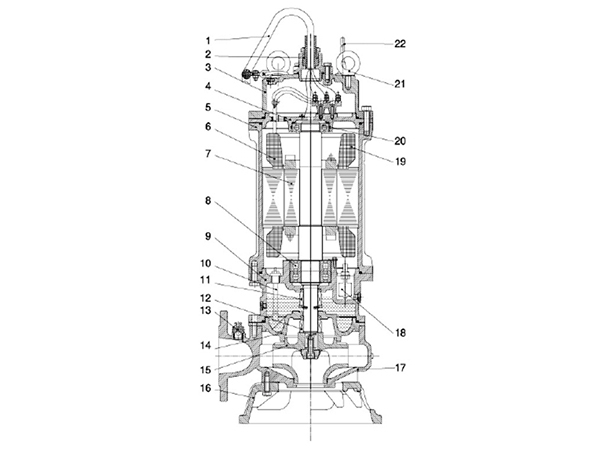

Tabela de material da bomba 150SW
| No | Peça | Material |
| 1 | Cabo | |
| 2 | Suporte de guia | HT200 |
| 3 | Cobertura superior | HT200 |
| 4 | Assento de rolamento superior | HT200 |
| 5 | Moldura | HT200 |
| 6 | Estator | |
| 7 | Rotor | |
| 8 | Rolamento | |
| 9 | Câmara de óleo | HT200 |
| 10 | *Detector | |
| 11 | Selo mecânico | Silicon/Carbon |
| 12 | Selo mecânico | Silicon/Carbon |
| 13 | Válvula de escape | |
| 14 | Carcaça da bomba | HT200 |
| 15 | Impulsor | HT200 |
| 16 | Placa de base | HT200 |
| 17 | Corpo da bomba | HT200 |
| 18 | *Interruptor flutuante | |
| 19 | *Sensor térmico | |
| 20 | Rolamento | |
| 21 | Anel | 06Cr19Ni10 |
| 22 | *Cabo de sinal | |
Nota: adicionais como detector, interruptor flutuante, sensor térmico e cabo de sinal estão disponiveis sob pedido.
