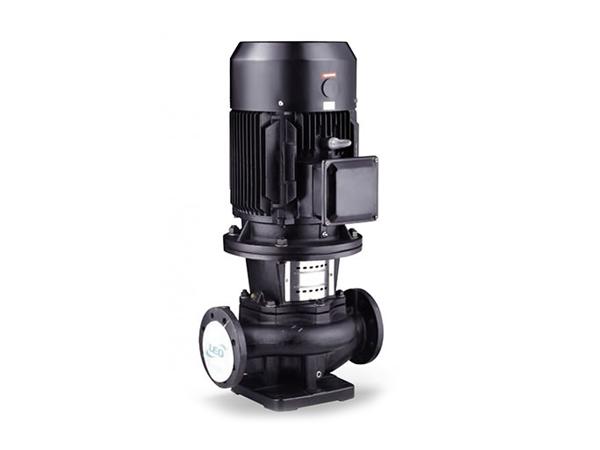

Bomba em linha vertical LPP

Bomba em linha vertical LPP

Aplicação da bomba em linha vertical LPP
HVAC: É usada para a circulação de água quente, mistura de caldeiras, fluxo de mistura de temperatura e fornecimento de calor intermitente
Para o sistema de ar condicionado: circulação de água de resfriamento
Para o sistema de abastecimento de água: filtragem e transferência no sistema hidráulico, pressão de reforço no tubo principal
Par uso industriais: sistemas de lavagem e limpeza, alimentação de caldeiras,
circulação de água de resfriamento, sistemas para tratamento de água e sistema de combate a incêndios

Bomba
Fluxo: até 760 m3/h
Head: até 85 m
Faixa de potência: 0.37 – 132 kW
Temperatura do líquido: 0°C – +90°C
Temperatura máxima de ambiente: + 40°C
Pressão máxima de operação: 16 bar
Altitude: até 1000m

Motor
Construção fechada
Nível de isolamento: F
Nível de proteção: IP 55
Moto IE 2 padrão. Caso seja solicitado, podemos fornecer o moto IE 3

Temperatura ambiente

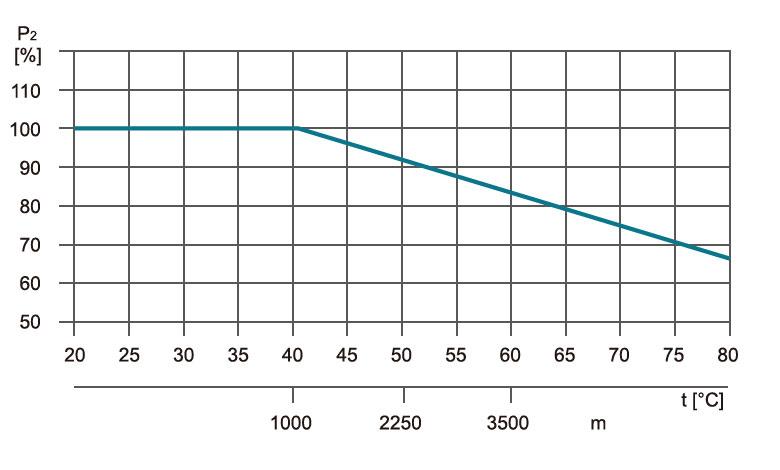

Temperatura ambientes acima de 40°C, ou em local em que a altitude seja maior que 1000m acima do nível do mar, é necessário usar um motor superdimensionado. Devido à baixa densidade do ar e o baixo efeito de resfriamento, a potência do motor P2 será reduzido. Verifique a foto.
Exemplo, se a bomba for instalada em uma altitude maior que 3500m acima do nível do mar, o P2 será reduzido para 88%. Quando a temperatura ambiente for de 70 °C, o P2 será reduzido para 78%.
Bomba em linha vertical LPP

Flange
EN 1092 e padrão DIN 2576

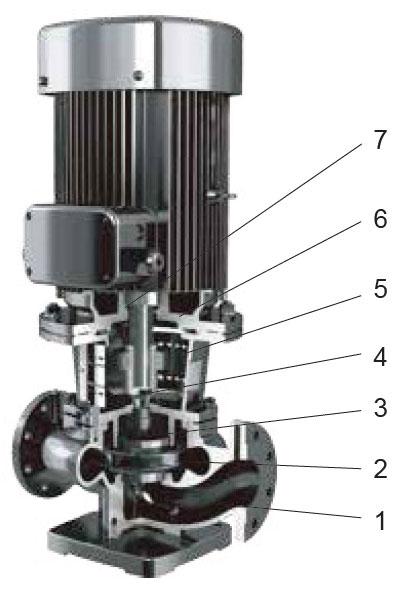

Tabela de materiais da bomba em linha vertical LPP
Material Table of Bomba em linha vertical LPP
NO. Peça Material
1 Estrutura da bomba Ferro fundido
2 Impulsor Ferro fundido
3 Vedação mecânica Carbono/carboneto de silício
4 Eixo da bomba Aço/AISI304
5 Anel de pressão Aço
6 Base do motor Ferro fundido
7 Motor
Informações técnicas da bomba em linha vertical LPP
MODELO Potência
P2(KW)
Velocidade nominal
n(r/min)
Vazão nominal
Q(m³/h)
Taxa do cabeçote
(m)
Fluxo máx.
Q(m³/h)
Cabeçote máx.
H(m)
NPSHc
(m)

LPP80-28-11/4 11 1480 90 28 120 31 2
LPP80-22-7.5/4 7.5 1480 80 22 100 24 2
LPP80-19-5.5/4 5.5 1480 68 19 80 21.5 2
LPP100-32-22/4 22 1480 170 32 213 36 2
LPP100-30-18.5/4 18.5 1480 160 30 208 33 2
LPP100-25-15/4 15 1480 155 25 186 28 2
LPP100-21-11/4 11 1480 130 21 170 23 2
LPP100-16-7.5/4 7.5 1480 115 16 150 19 2
LPP125-35-30/4 30 1480 200 35 279 40 2.5
LPP125-31-22/4 22 1480 170 31 260 34 2
LPP125-28-18.5/4 18.5 1480 155 28 249 30 2
LPP125-24-15/4 15 1480 140 24 230 27 2
LPP125-19-11/4 11 1480 125 19 209 22 2
LPP150-33-37/4 37 1480 300 33 390 37 3.5
LPP150-29-30/4 30 1480 280 29 360 32 3.5
LPP150-24.5-22/4 22 1480 250 24.5 324 28 3
LPP150-21.5-18.5/4 18.5 1480 230 21.5 290 23 3
LPP150-50-45/4 45 1480 200 50 260 52 2
LPP150-40-37/4 37 1480 200 40 260 44 2
LPP150-33-30/4 30 1480 200 33 300 36 3.5
LPP150-25-22/4 22 1480 200 25 260 28 3.5
LPP150-25-30/4 30 1480 300 25 360 31 4.1
LPP150-21-18.5/4 18.5 1480 200 21 260 24 3
LPP150-17-15/4 15 1480 200 17 260 20 3
LPP150-12.5-11/4 11 1480 200 12.5 260 16 3
LPP200-34-75/4 75 1480 600 34 659 41 5.5
LPP200-28-55/4 55 1480 560 28 656 32 5.5
LPP200-22.5-45/4 45 1480 521 22.5 662 27 5.25
LPP200-55-75/4 75 1480 300 55 420 61 5.5
LPP200-44-55/4 55 1480 280 44 360 50 5.5
LPP200-38-45/4 45 1480 262 38 340 45 5.5
LPP200-32-37/4 37 1480 245 32 320 38 5.5
LPP250-50-110/4 110 1480 550 50 715 58 4.7
LPP250-44-90/4 90 1480 500 44 650 50 4.7
LPP250-37-75/4 75 1480 460 37 645 44 4.7
LPP200-36-75/4 75 1480 500 36 650 40 4.8
LPP200-18-37/4 37 1480 500 18 600 23 5.4
LPP200-15-30/4 30 1480 500 15 600 20 5.4
LPP200-18-18.5/4 18.5 1480 300 18 390 20 3.5
LPP200-15-15/4 15 1480 300 15 390 18 3.5
LPP250-50-132/4 132 1480 630 50 760 60 5.8
LPP250-40-110/4 110 1480 630 40 730 53 5.8

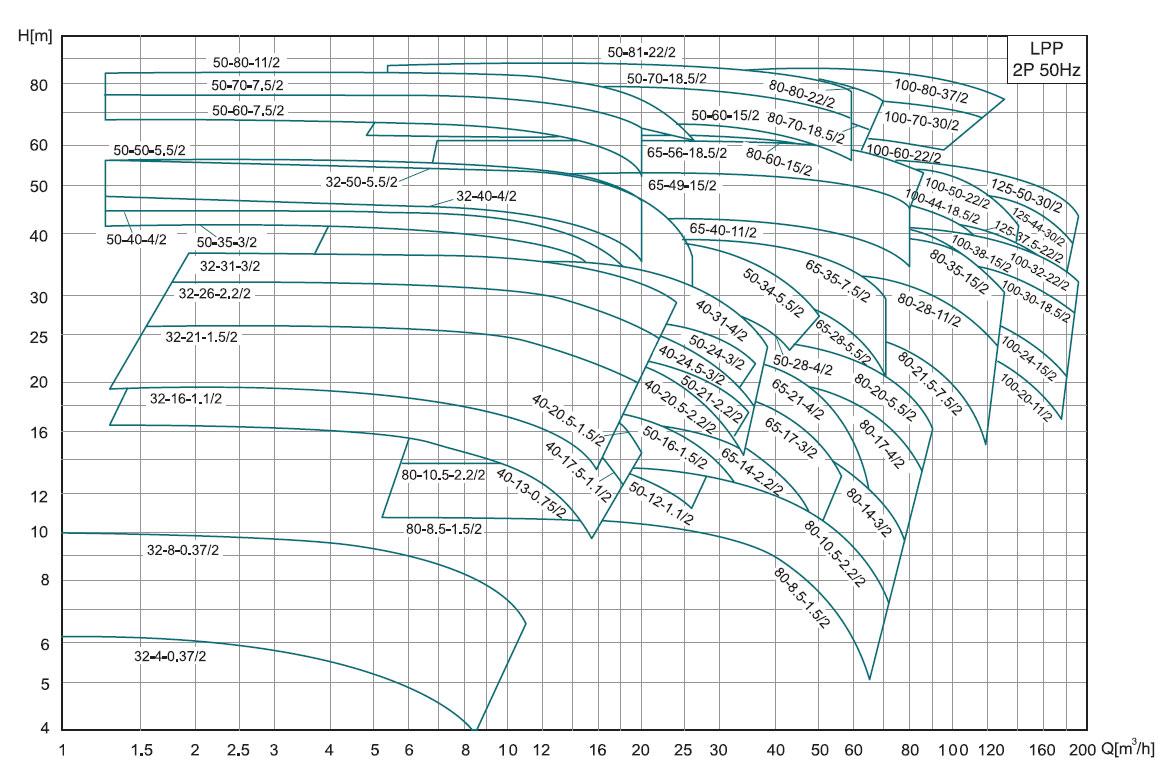

Curvas de desempenho hidráulico da bomba em linha vertical LPP

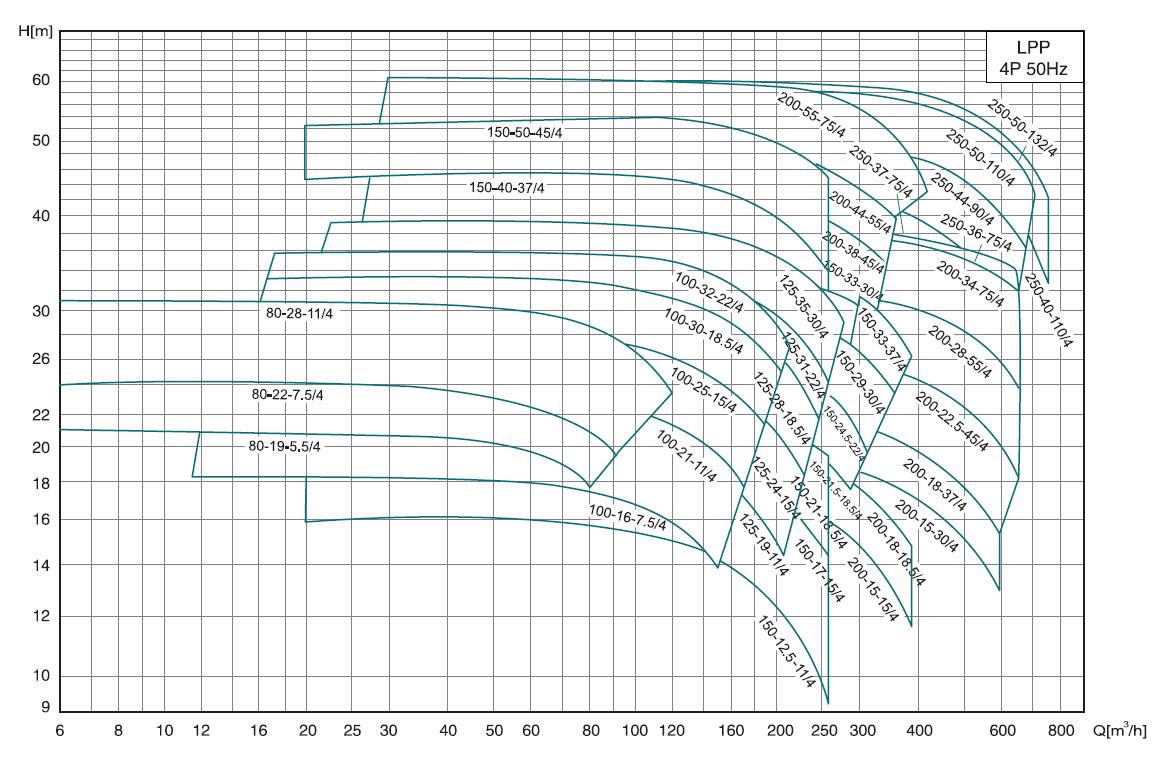

Curva de desempenho hidráulico
Curva de desempenho hidráulico
