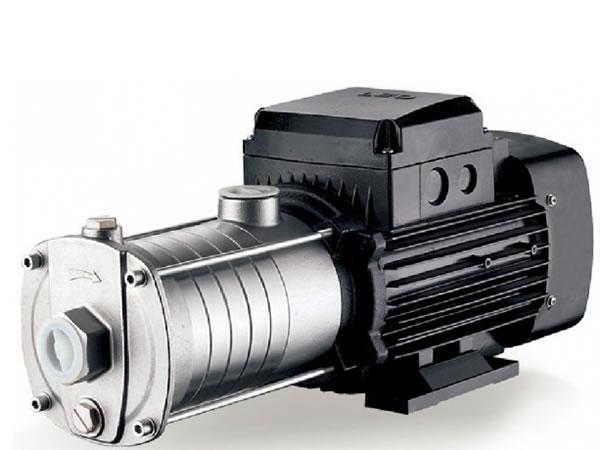

Bomba centrifuga multiestágios de aço inoxidável horizontal, ECH(4)
Aplicação
- É aplicável para abastecimento de água para uso doméstico, equipamentos de apoio, pressurização gasoduto, regar jardim, regar estufa de vegetal, piscicultura e avicultura, industrial e mineração, abastecimento de água e drenagem para empresas e edifícios de grande altura, ar condicionado central e aquecimento centralizado, bem como sistema de circulação, etc.
Bomba
- Eixo AISI 304.
- Temperatura máx. do líquido: + 85 ℃.
- Altitude: até 1000m.
- Sucção máx.: 8m.
- Pressão máx. de entrada: Limitado pela pressão máx. de operação.
Motor
- Motor com bobina de cobre.
- Construído com protetor térmico para motor monofásico.
- Classe de isolamento: F.
- Classe de proteção: IP44.
-. Temperatura máx. ambiente: + 40 ℃.

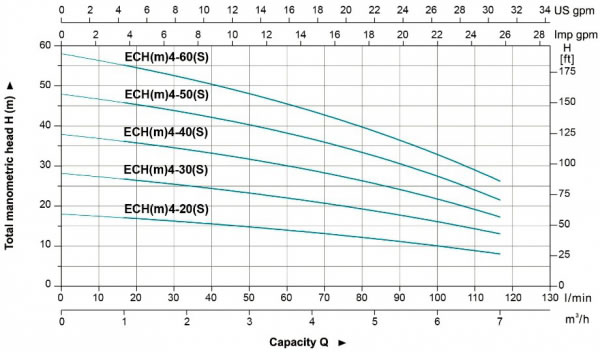

| MODELO | POTÊNCIA | Q(m³/h) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| KW | HP | Q(l/min) | 0 | 17 | 33 | 50 | 67 | 83 | 100 | 117 | |
| ECH(m)4-20 | 0.55 | 0.75 | H(m) | 18 | 17 | 16 | 15 | 13 | 12 | 10 | 8 |
| ECH(m)4-30 | 0.55 | 0.75 | 28 | 27 | 25 | 23 | 21 | 19 | 16 | 13 | |
| ECH(m)4-40 | 0.75 | 1 | 38 | 36 | 34 | 32 | 28 | 26 | 22 | 17 | |
| ECH(m)4-50 | 1.1 | 1.5 | 48 | 46 | 43 | 40 | 36 | 33 | 28 | 21 | |
| ECH(m)4-60 | 1.1 | 1.5 | 58 | 55 | 52 | 48 | 43 | 39 | 33 | 26 | |

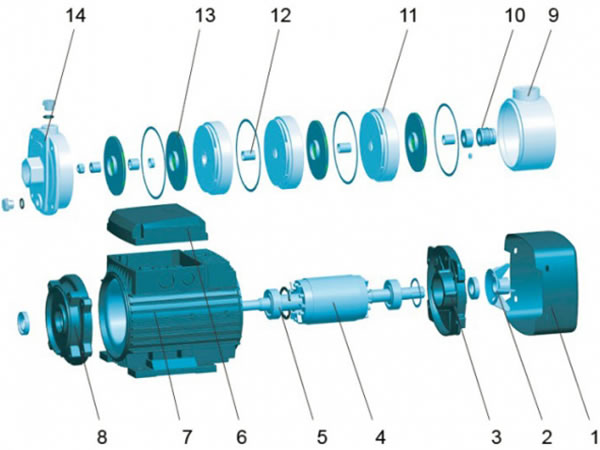

| No. | Peça | Material |
| 1 | Placa de fundo | Q235 |
| 2 | Suporte | Ferro fundido/AISI 304 |
| 3 | Estator | |
| 4 | Caixa de terminais | ABS |
| 5 | Rolamento | |
| 6 | Rotor | |
| 7 | Tampa traseira | ZL 102 |
| 8 | Ventoinha | PP |
| 9 | Tampa da ventoinha | 08F |
| 10 | Estanqueidade mecânica | Carbono/cerâmica |
| 11 | Difusor | AISI 304 |
| 12 | Manga | AISI 304 |
| 13 | Impulsor | AISI 304 |
| 14 | Bomba | Ferro fundido/AISI 304 |
