Bomba submersível QDX-LA

Bomba submersível QDX-LA

Aplicação
- Bombeamento de água para poços rurais.
- Agricultura de irrigação e drenagem.
- Rega de jardins e uso para o lar.
- Construções, aquicultura, lago de peixes, etc.

Caraterísticas
1. Bomba em ferro fundido, Revestimento do motor em alumínio
2. Espiral em cobre
3. Protetor térmico integrado
4. Eixo de aço inoxidável
5. Selo mecânico de duas extremidades
6. Filtro de aço inoxidável

Bomba
1. Imersão máxima: 5 m
2. Temperatura máxima de líquido: +40℃
3. Nível pH de líquido de 6.5 - 8
4. Teor de areia máximo de 0.1%. passagem de sólidos em suspensão de até 0.2mm.
5. Classe de isolamento: F

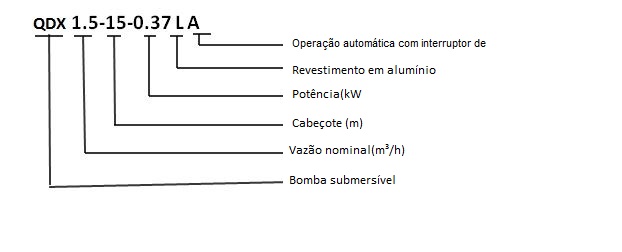

Códigos de identificação
Dados técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX1.5-12-0.25LA H(m) 13 12 11 9 5.5 - - - - - - - - - - - - - - - -
QDX1.5-15-0.37LA H(m) 16 15.6 14.2 12.3 9.8 - - - - - - - - - - - - - - - -
QDX1.5-25-0.55LA H(m) 26.5 25 22.5 18 14 - - - - - - - - - - - - - - - -
QDX1.5-32-0.75LA H(m) 32.5 31.5 28.5 24.5 20 15.5 8.5 - - - - - - - - - - - - - -

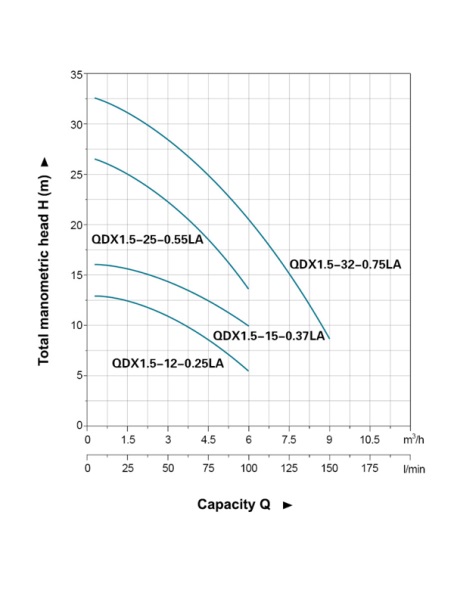

Curvas de desempenho hidráulico
Códigos de identificação
Dados técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX3-18-0.55LA H(m) 19.2 19.1 18.5 17.5 15.5 13.2 10 7 3.7 - - - - - - - - - - - -
QDX6-18-0.75LA H(m) 19.5 19.2 19 18.6 18 17 16.3 15.6 13.7 11.8 9 7.5 - - - - - - - - -
QDX10-16-0.75LA H(m) 19.5 19.2 19 18.6 18 17 16.3 15.6 13.7 11.8 9 7.5 - - - - - - - - -

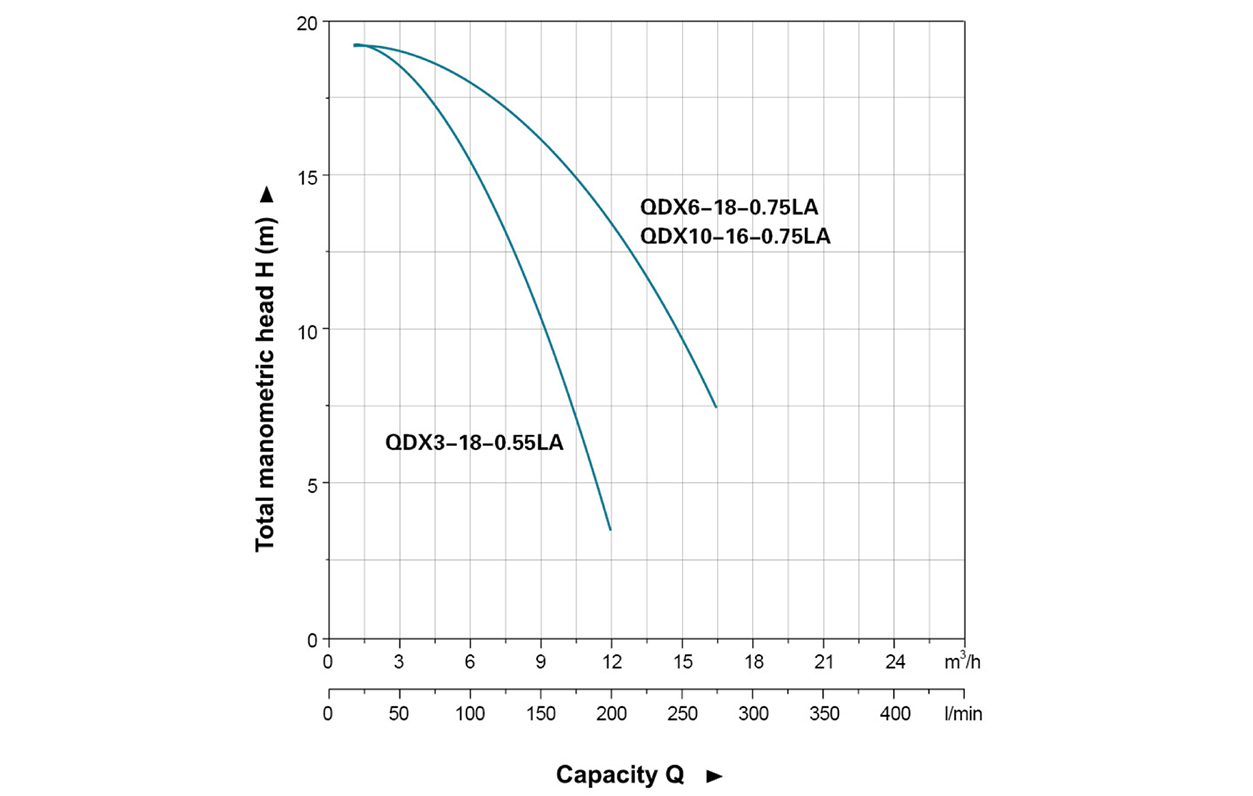

Curvas de desempenho hidráulico
Códigos de identificação
Dados técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX10-10-0.55LA H(m) 13.2 13.2 13.2 13 12.7 12 11 10 9.2 7.5 6 - - - - - - - - - -

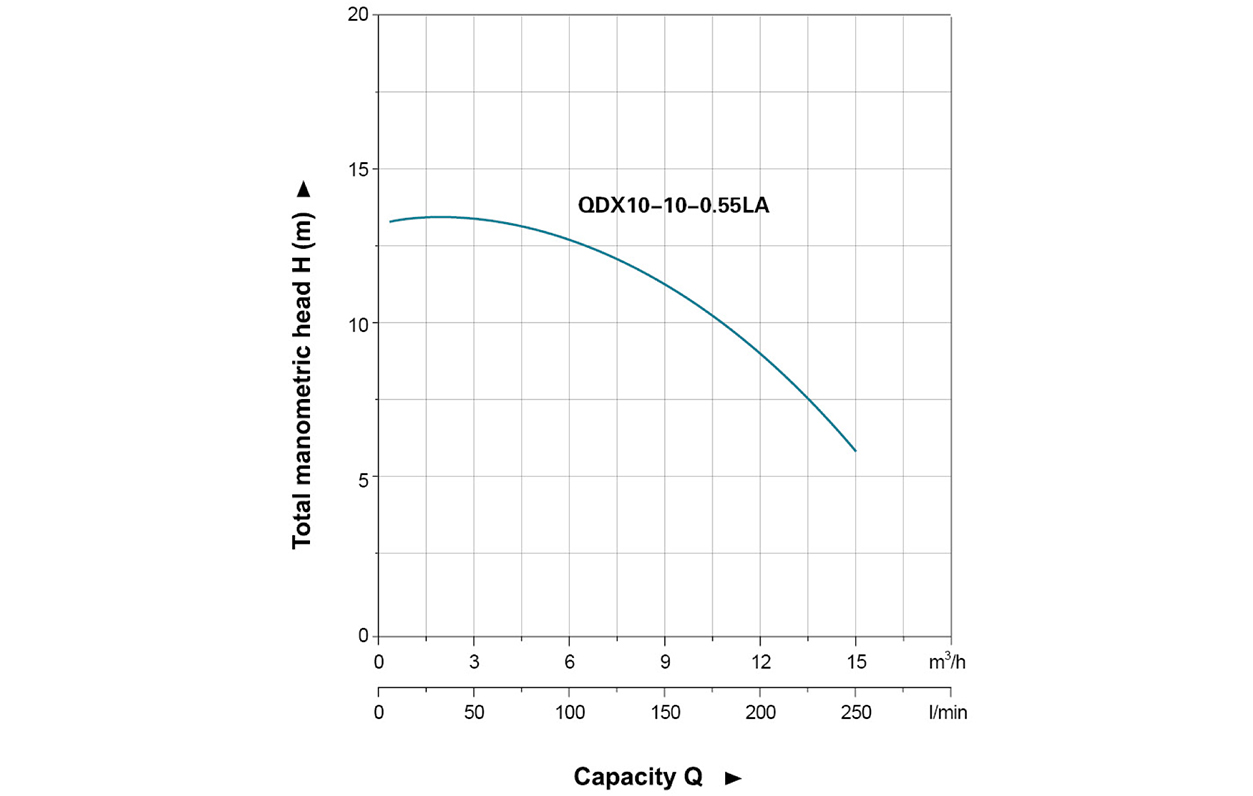

Curvas de desempenho hidráulico
Códigos de identificação
Dados técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX15-7-0.55LA H(m) 8.6 8.5 8.5 8.4 8.3 8.3 8.3 8.2 7.8 7.4 7 6.3 5.8 4.9 4.1 3.2 2.2 - - - -
QDX15-10-0.75LA H(m) 12.1 12.1 12 11.9 11.8 11.7 11.6 11.4 11.2 10.9 10.6 10 9.5 8.9 8.2 7.7 7.2 5.7 4.9 4.2 3.4
QDX25-6-0.75LA H(m) 10.6 10.6 10.5 10.4 10.4 10.3 10.1 9.9 9.7 9.5 9.3 9 8.6 8.2 7.2 6.7 6.1 5.5 4.3 3.2 -
Códigos de identificação

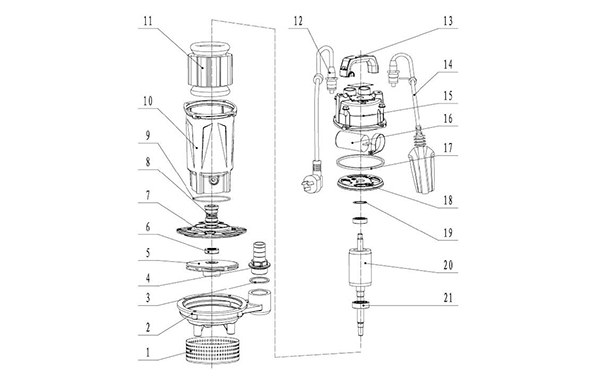

Tabela de materiais
Códigos de identificação
No Peça Material
1 Filtro Aço inoxidável
2 Rolamento HT200
3 Anel-O NBR
4 Conector de saída HT200
5 Impulsor PPO
6 Vedação de óleo
7 Tampa do cilindro ADC 12(0.25/0.37kW)
HT200(0.55/0.75kW)
8 Selo mecânico
9 Anel-O NBR
10 Revestimento do motor ADC12
11 Estator
12 Cabos
13 Manivela PPO
14 Interruptor de bóia
15 Tampa do topo ADC12
16 Capacitor
17 Anel-O NBR
18 Tampa da extremidade ADC12
19 Mola ondulada
20 Rotor
21 Rolamento
Dimensão

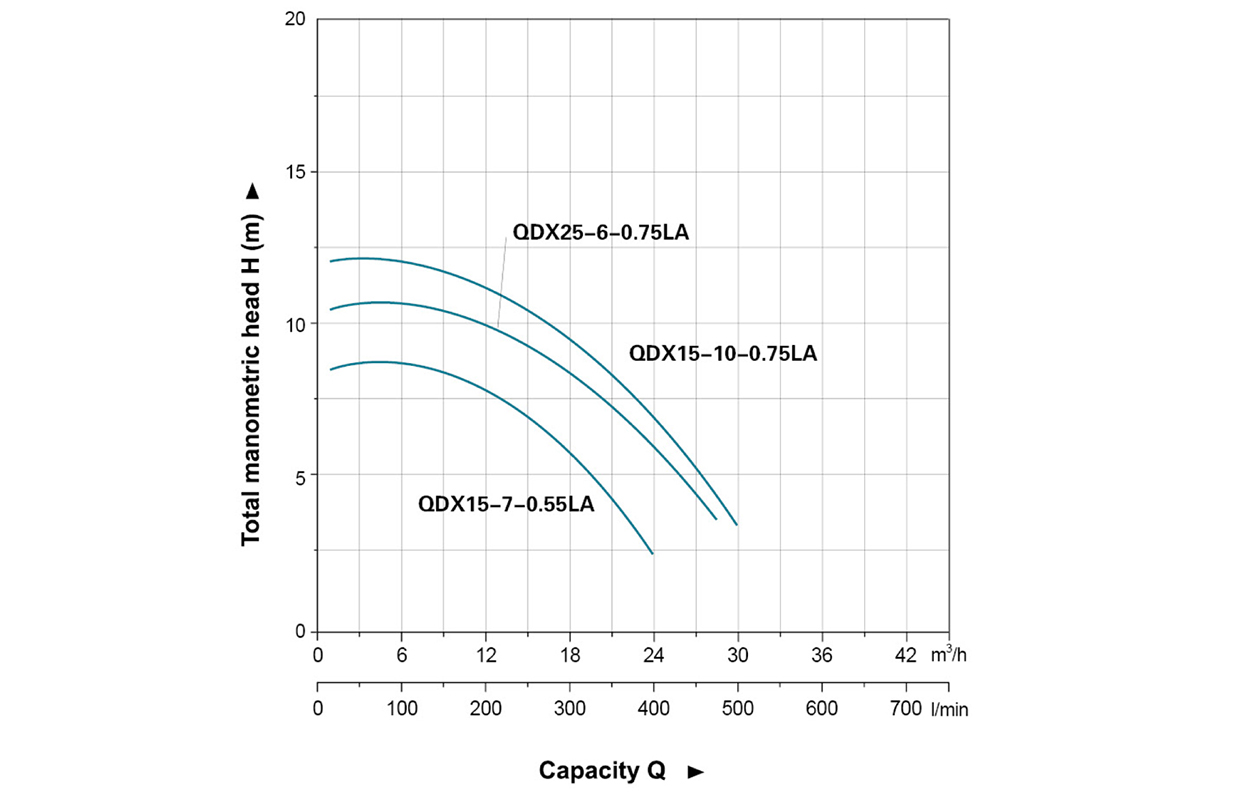

Hydraulic Performance Curves

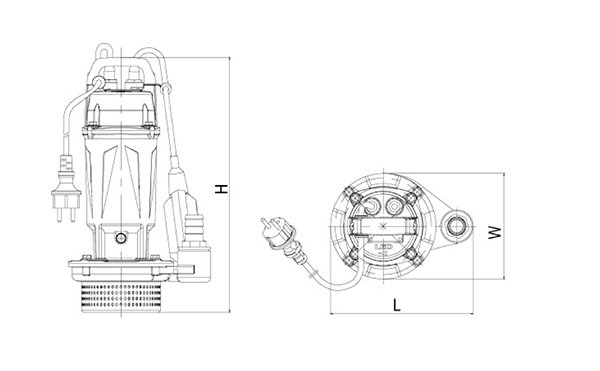

Dimensão
Modelo Saída C
(mm) 		L
(mm) 		A
(mm)
QDX1.5-12-0.25LA φ25 195 144 348
QDX1.5-15-0.37LA φ25 195 144 348
QDX1.5-25-0.55LA φ25 245 194 385
QDX1.5-32-0.75LA φ25 245 194 385
QDX3-18-0.55LA φ25 205 159 379
QDX6-18-0.75LA φ25 221 159 382
QDX10-16-0.75LA φ25 221 159 382
QDX10-10-0.55LA φ40 215 152 375
QDX15-7-0.55LA φ50 237 160 396
QDX15-10-0.75LA φ65 237 166 396
QDX25-6-0.75LA φ80 248 162 396

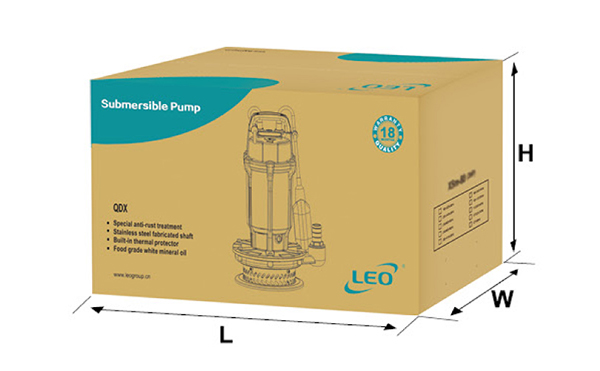

Informação de embalagem
Bomba submersível QDX-LA
Modelo Peso
(kg) 		C
(mm) 		L
(mm) 		A
(mm) 		Quantidade
(PCS/20'TEU)
QDX1.5-12-0.25LA 7.5 392 224 180 1788
QDX1.5-15-0.37LA 7.5 392 224 180 1788
QDX1.5-25-0.55LA 11 435 250 235 1062
QDX1.5-32-0.75LA 12 435 250 235 1062
QDX3-18-0.55LA 10.5 415 230 205 1388
QDX6-18-0.75LA 11.5 415 230 205 1388
QDX10-16-0.75LA 11.5 415 230 205 1388
QDX10-10-0.55LA 10.5 415 230 205 1388
QDX15-7-0.55LA 11 420 280 215 1132
QDX15-10-0.75LA 12.5 420 280 215 1132
QDX25-6-0.75LA 13 420 280 215 1132
