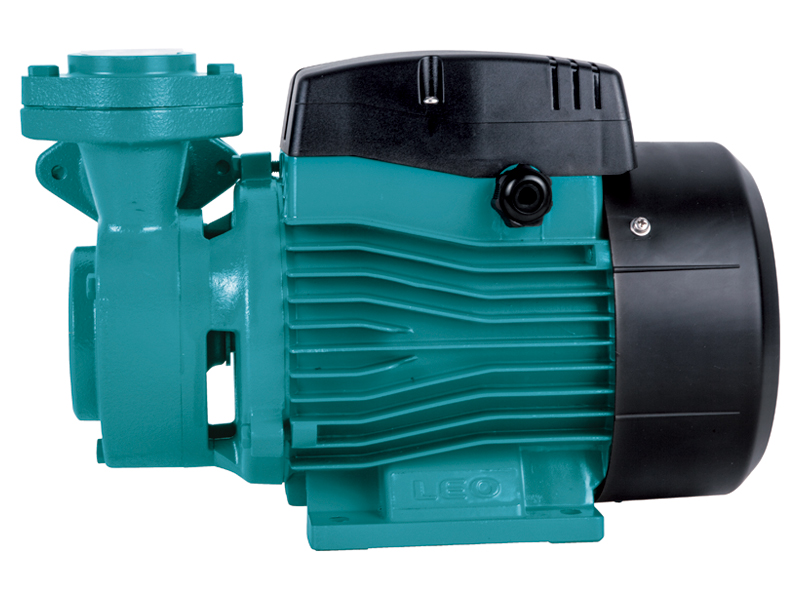

Bomba Periférica APm-F
Aplicação
- A bomba periférica APm-F pode ser usada para transferir água limpa ou outros líquidos semelhantes a água em propriedades fisicas e químicas.
- É apropriada para sistemas de abastecimento de água pequenos, sistemas de aspersor automático, sistemas de ar condicionado pequenos ou equipamentos de apoio.
Caracteristicas da bomda periférica APm-F
- Tratamento anti-ferrugem especial para o corpo da bomba em ferro fundido e apoio
- Eixo AISI 304
- Temperatura máx. do liquido: +60℃
- Sucção máx.: +8 m
Caracteristicas do motor da bomba periférica APm-F
- Rolamento C&U
- Bobina de cobre
- Incorporado um protetor térmico para motor monofásico
- Classe de isolação: F
- Classe de proteção: IPX4
- Temperatura máx. do ambiente: +40℃
- Motor IE 2

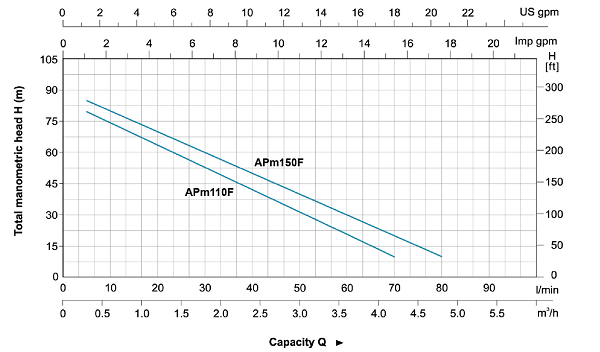

| Dados técnicos | Potência | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | ||
| Monofásico | Trifásico | Kw | HP | Q(l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| APm110F |
AP110F |
1.1 | 1.5 | H (m) | 85 | 80 | 75 | 65 | 60 | 55 | 50 | 45 | 30 | 18 | 10 | 10 | - |
| APm150F |
AP150F |
1.5 | 2.0 | 90 | 86 | 80 | 75 | 70 | 65 | 60 | 55 | 40 | 30 | 20 | 20 | 10 | |

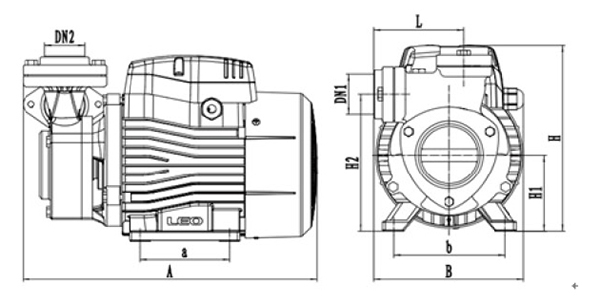

| Modelo | DN1 | DN2 | A (mm) |
B (mm) |
L (mm) |
a (mm) |
b (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
| APm110F | 1.25" | 1.25" | 330 | 168 | 100 | 100 | 125 | 210 | 86 | 154.5 |
| APm150F | 1.25" | 1.25" | 332 | 168 | 100 | 100 | 125 | 210 | 86 | 154.5 |

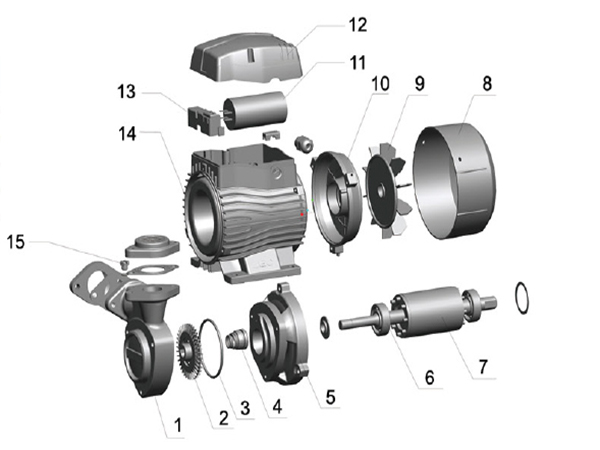

| No | Peça | Material |
| 1 | Corpo da bomba | HT200 |
| 2 | Selo mecânico | Carbono/Cerâmica |
| 3 | Impulsor | Latão |
| 4 | Anel O-ring | NBR |
| 5 | Suporte | HT200 |
| 6 | Rolamento | |
| 7 | Rotor | |
| 8 | Tampa do ventilador | PP |
| 9 | Ventilador | PP |
| 10 | Cobertura traseira | ZL 102 |
| 11 | Condensador | |
| 12 | Caixa terminal | ABS |
| 13 | Placa de terminais | PC |
| 14 | Estator | |
| 15 | Bujão de enchimento | HPb59-1 |
| Modelo | GW (kg) | L(mm) | W(mm) | H(mm) | Quantidade (PCS/20'teu) |
| APm110F | 16.5 | 365 | 200 | 245 | 1240 |
| APm150F | 17.4 | 365 | 200 | 245 | 1180 |
